Toshiba Electronics Europe GmbH lancerer et nyt fotorelæ, der kan drives fra en meget lav spænding. Sammen med et bredt driftstemperaturområde udgør det en ideel løsning til krævende halvleder-testapplikationer.
Halvledertestere verificerer af en DUT (device under test) opfylder specifikationer, når man påtrykker en spænding på relevante pins. Da traditionelle relæer ikke egner sig til den opgave, bruger man ofte fotorelæer på grund af disses solid-state drift og kompakte størrelse. Typisk bruger man en FPGA (field programmable gate array) til styringen, men da de i stigende grad forsynes fra 1,8 V, kan kompatibiliteten være et problem.

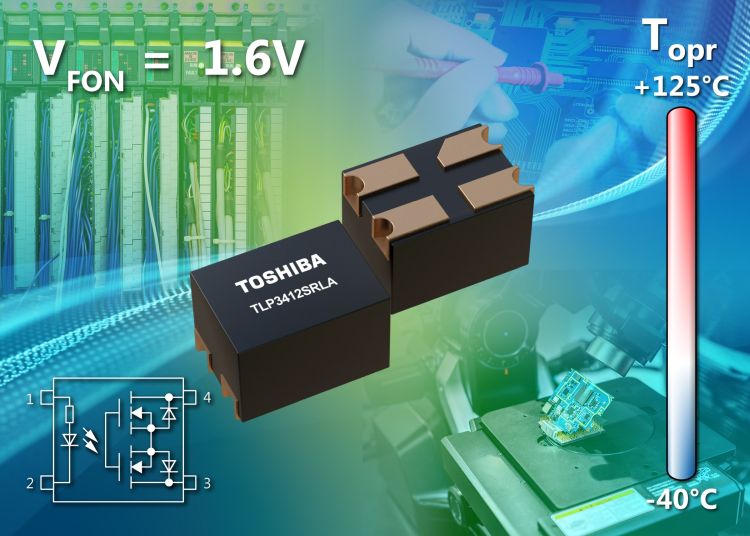

Den nye TLP3412SRLA har Toshibas hidtil laveste driftsspænding for fotorelæer (VFON) på kun 1,6 V, hvad der gør fotorelæet let at anvende sammen med lavvolt (1,8 V) FPGA’er. En modstand er indbygget på primær (LED) siden, så man kan udføre spændingsstyret drift uden behov for eksterne modstande.
Man tester ofte halvledere ved forhøjede temperaturer og med fotorelæer placeret på prober og print tæt på DUT’en, skal de kunne fungere ved høje omgivelsestemperaturer. Den nye komponent tåler en maksimal driftstemperatur op til 125°C, hvilket sikrer en tilstrækkeligt høj temperaturmargin for udstyret.
Med behovet for høje thorughput-niveauer inden for halvledertests, placerer man som regel multiple DUTs i parallel, hvilket kræver meget tætte prober-/printdesigns. TLP3412SRLA er kapslet i Toshibas originale, lille S-VSON4T hus, der måler blot 1,45 mm × 2,0 mm × 1,4 mm.
Det nye fotorelæ er konfigureret i en 1-Form-A (NO) kontakttype og har en on-state strøm (ION) på 400 mA kontinuert og 1.200 mA pulserende (IONP). On-state modstanden er typisk 1,0 Ω og switching-tiderne (tON/tOFF) er mindre end henholdsvis 350 μs/150 μs. Isolationsspændingen (BV) er mindst 500 Vrms.
Ud over at være ideelt egnet til halvledertests, kan man også bruge TLP3412SRLA til andre udfordrende industrielle applikationer inklusive design af nye PLC’er (programmable logic controllers).
Få flere oplysninger om det nye fotorelæ på Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/photorelay-mosfet-output/detail.TLP3412SRLA.html
