Toshiba Electronics Europe GmbH lancerer nu deres første DIP4-kapslede fotorelæ til nominelt >1,4A med en terminalspænding på 80V i OFF-tilstand samt med beskyttelsesfunktion mod overtemperatur og overspænding.
Fotorelæer parrer funktioner fra optokoblere med en MOSFET-switch på output, og de bruges ofte som erstatning for mekaniske relæer. Som solid-state komponenter har fotorelæer ingen kontaktsæt, der kan slides, og de er lydløse i drift, små i fysisk outline, og de behøver kun en lille effekt for at fungere.
Fotorelæer bruges i en lang række applikationer lige fra bygningsstyring over sensorer, I/O-interfaces, batteri management-systemer til overalt, hvor man normalt ville forvente at se mekaniske relæer.

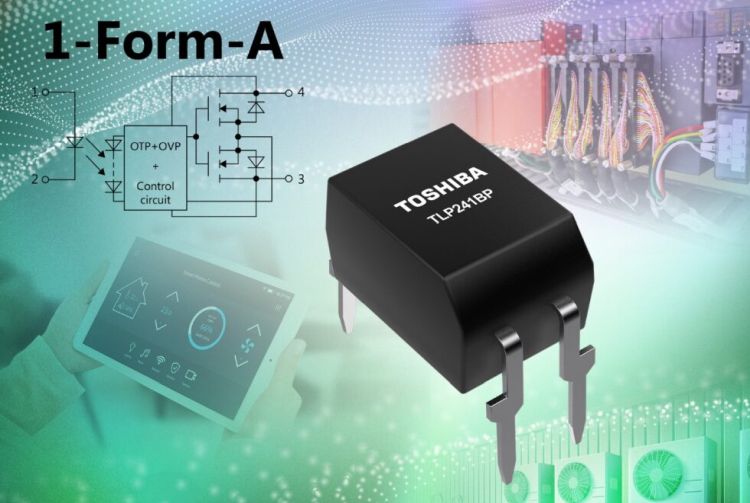

Toshibas nye TLP241BP fotorelæ er konfigureret som 1-Form-A/normalt åben (NO) og kan levere en kontinuert strøm i on-tilstand (ION) på 1,4A eller 4,2A (IONP) for pulsdrift. Der er en input-output isolationsspænding (BV) på 5.000Vrms, og fotorelæerne kan fungere ved omgivelsestemperaturer mellem -40°C og +110°C.
En indbygget overtemperatur beskyttelsesfunktion beskytter output-MOSFET’en mod overstrømsituationer. En aktiv clamping-MOSFET beskytter komponenten mod overspændinger over den nominelle blokeringsspænding. Disse beskyttelsesfunktioner gør fotorelæerne velegnede til brug i miljøer med høje niveauer af elektrisk støj som i industrien eller air-condition apparater.
Med sin indbyggede beskyttelsesfunktioner og solid-state drift bidrager TLP241BP i betydeligt omfang til pålideligheden i elektrisk udstyr, som indsættes i hårde miljøer.
TLP241BP er både UL- og eUL-godkendt og har desuden VDE-certifikat. Komponenterne er fuldt tilgængelige og allerede nu i masseproduktion.
Find flere informationer på Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/photorelay-mosfet-output/detail.TLP241BP.html
