Skalérbarhed er i stigende grad en faktor, som skal tænkes ind i nye familier af elektronikprodukter, hvor funktioner og ydelse spænder stadigt bredere i mange OEM-virksomheders produktprogrammer – ikke mindst med tilføjelsen af ekstra funktioner som øget regnekraft i edgen, kommunikationsfunktioner og/eller måske behov for brugerrettede displays i større eller mindre grad. Det giver også varierende behov for strømforsyning, og ingen virksomheder er interesserede i designmæssige ”overkills”. En AC/DC-forsyning skal svare til behov, forbrug og pris for det faktisk produkt, så også forsyningens skal skaleres til applikationen.
RepComps leverandør af en lang række strømforsyningsprodukter i standardiserede mål, Yingjiao Electrical, har gode erfaringer med at fremstille familier af forsyningsprodukter, der ud fra de samme – eller skalerede – formfaktorer kan bruges på tværs af applikationer, spændingsbehov og udgangseffekter. Det er også udgangspunktet for YSM-familierne af AC/DC-strømforsyninger.

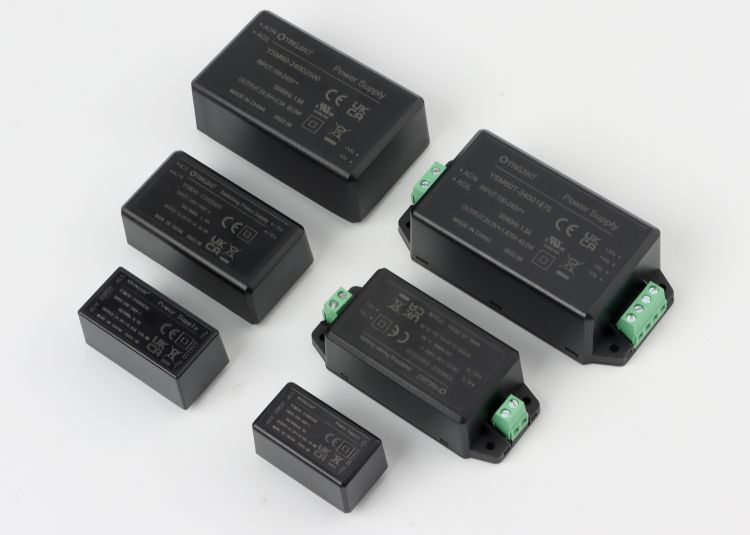

Yingjiaos YSM-familie leveres i indstøbte Class II-isolerede huse til leaded montage på print. Det er altså fikse og færdige forsyninger, som blot kan loddes ind i en ny eller eksisterende konstruktion – eventuelt med automatisk montage – og som også kan bruges globalt på tværs af regionale netspændinger, da YSM-serien accepterer et universelt AC-input mellem 90- og 264VAC (eller 127 – 370VDC). Det er altså meget alsidige og kompakte forsyninger, som selvfølgelig også er beskyttede imod kortslutning, overstrøm, overspænding og overtemperatur og certificeret efter UL/IEC62368-1.
FSP’s YSM-familie leveres til effekter på 5W, 10W, 15W, 20W, 30W, 45W, 60W og 90W. De fire mindste produkter i familien leveres med faste spændinger på 3,3V, 5V, 12V, 15V og 24V. 30W- til 60W-typerne fås med faste spændinger på 5V, 12V, 15V, 24V og 48V. Den største 90W-forsyning kan fås med udgangsspændinger på 12V, 15V, 24V og 48V. Effektiviteten spænder fra 68% for 3,3V/5W-typen (YSM10-0331250) til hele 93% for den største model i familien, YSM90-4801880. De indstøbte kapslinger spænder fra 5W-typernes 46,08mm x 25,78mm x 21,70mm (h) til 90W-typernes 87mm x 52mm x 30mm, så det er meget kompakte AC/DC-strømforsyninger, der bogstaveligt talt kan vokse med applikationernes opgaver.
Modellerne i YSM-familien leveres i øvrigt også som YSMxxT-versioner. Det er også indstøbte AC/DC-med de samme effekter, spændinger og skalerede mål, men de er til skruemontage i slutproduktet med skrueterminaler for ind- og udgangsspændinger.
Kontakt:
RepComp ApS
Tlf.: 70 26 74 20
Mail: cgs@repcomp.dk
