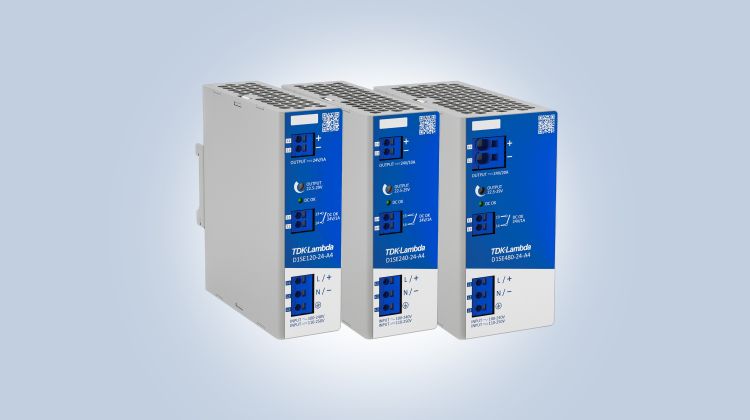

TDK tilføjer den 1-fasede D1SE-serie til TDK-Lambdas omfattende udvalg af DIN-skinnemonterede strømforsyninger. Denne entry-level serie leveres med en AC- og DC-indgang og er optimeret til nem betjening uden at gå på kompromis med ydeevne eller kvalitet. Produkterne er klassificeret til kontinuerlig drift ved 120W, 240W eller 480W med en 24V udgang. Med en effektivitet på op til 95,1 % reduceres energiforbruget og interne tab, hvilket sænker de interne komponenttemperaturer og forbedrer produktets pålidelighed på lang sigt.
Med push-in ledningsafslutninger kan den prisbillige D1SE monteres hurtigt og pålideligt, hvilket reducerer installationstiden eller endda gør robotmontage mulig. Ud over en konventionel 100 til 240Vac universel indgang er D1SE sikkerhedscertificeret til drift fra en 93 til 300Vdc forsyning. Som svar på markedets efterspørgsel adresserer DC-inputtet applikationer, hvor energiforsyningen kommer fra en almindelig DC-busspænding eller et batteri. Dens kompakte størrelse og nemme installation gør D1SE-serien til et optimalt valg til en række styreskabe, maskineri og produktionssystemer.
Den nominelle 120W-model kan levere en boost-effekt på 156W i 80 sekunder, den nominelle model på 240W 312W i 10 sekunder, og den nominelle model på 480W 552W i forlænget 200 sekunder. 24V udgangen kan justeres fra 22,5V til 29V for at tillade kompensation for spændingsfald, redundansmoduler eller indstilling til ikke-standard udgangsspændinger. Alle tre strømforsyninger fås med eller uden DC-OK kontakt. Til applikationer i udfordrende miljøer er en printkortbelægningsmulighed tilgængelig.
Forsyninger er kapslet i robuste metalkabinetter med en bredde på 38mm for 120W-modellerne, 44mm for 240W og 60mm for 480W. De smalle designs sparer plads på DIN-skinnen til andre komponenter, hvilket reducerer omkostningerne. Alle modeller rummer elektrolytkondensatorer af høj kvalitet, som forlænger levetiden, hvilket yderligere reducerer omkostningerne for brugerne. Garantien er tre år.
Input-til-output-isolation er 5000Vdc, input-to-jord 3100Vdc, og output-til-jord er 750Vdc. D1SE-modellerne er konvektionskølede og klassificeret til drift i -25 til +70°C omgivelsestemperaturer, med derating over 55°C.
Serien er certificeret i henhold til IEC/EN/UL/CSA 61010-1, 61010-2-201, 62368-1 (Ed.3) og IS 13252-1 standarder og er CE- og UKCA-mærket i henhold til Low Voltage-, EMC- og RoHS-direktiverne. Den opfylder EN 55011-B og CISPR11-B udstrålede og ledede emissioner. Serien overholder også EN 61000-3-2 (Klasse A) for harmoniske strømme og IEC/EN 61000-6-2 immunitetsstandarder.
Yderligere information om produkterne kan findes på D1SE120 – D1SE480 Series Datasheet (tdk.com)
