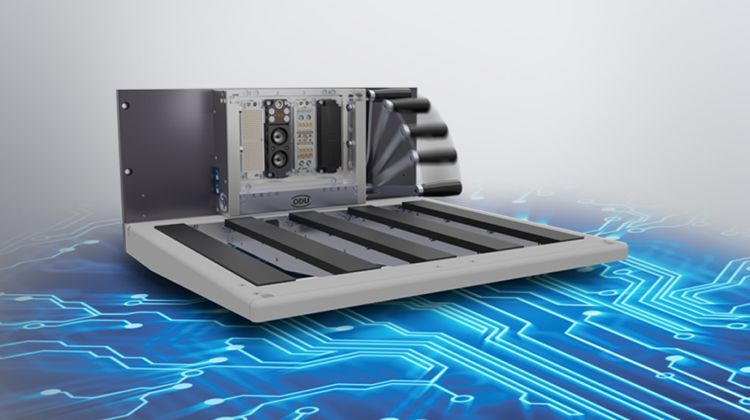

Den nye ODU-MAC Black-Line Compact Class er et modulært Mass Interconnect-system, udviklet til applikationer, der kræver maksimal fleksibilitet, høj kontakt-tæthed og pålidelighed på begrænset plads.
Black-Line interfacet byder på mange forskellige overførsler. Sammenligning herunder af de forskellige Black-Line modeller går dog udelukkende på antallet af signalpunkter: Med op til 4.608 signalpunkter byder den største ODU-MAC Black-Line model ”Advanced Class” på en højtydende løsning til end-of-line test. Men for at tilgodese kunder med et langt mindre behov har ODU udviklet ”Compact Class” modellen for op til 1.536 signalpunkter.
Den nye Compact Class kan bestykkes med ODU-MAC Blue-Line-moduler til overførsel af fx signaler, strøm, højstrøm, højspænding, HF-signaler (coax), trykluft, væsker, data og/eller fiberoptik. Den tilbyder dermed en universel platform til mange testkrav – fra end-of-line testbænke til validerings- og udviklingsmiljøer.
Compact Class fylder blot en halv bredde af et klassisk 19-tommer testskab. På 4 højdeenheder er der plads til fire ODU-MAC® Blue-Line-rammer med f.eks. fire signalblokke for op til 1.536 signalpunkter. Hvis der skal overføres mange signaler på begrænset plads, er Compact Class et oplagt valg.
Forbindelsesløsningen er særdeles brugervenlig. Den mekaniske kodning forhindrer fejltilslutning, og tilstandsovervågningen via mikrokontakt viser, om dockingen er fuldført. Det gør testprocessen sikker og bekvem.
Én receiver – mange muligheder
Compact Class receiveren kan konfigureres på forskellige måder: Med housing, ITA eller ODU-MAC Rapid konnektor. Housing muligheden kan bruges som et “stort stik”. Det robuste aluminiumshus er udstyret med ergonomiske håndtag, som man lukker hele interfacet med – effektivt og sikkert. Alternativt kan receiveren bruges sammen med en adapter, også kaldet en ITA (Interchangeable Test Adapter).
En tredje mulighed er at anvende fire ODU-MAC Rapid-stik med overførselsmoduler til receiveren. Rapid-serien er designet med et praktisk halvskals-princip, der letter monteringen. Det velkendte spindellåsesystem giver både taktil og akustisk feedback, når stikket er låst korrekt.
En anden særlig funktion er Powerblocken. Denne har to 16 mm Lamtac Flex-kontakter, som kan overføre op til 600 A pr. Powerblock. Den tilbyder ekstra plads til overførsel af signaler, data, væsker eller trykluft. Dette gør Compact Class til førstevalget, når det handler om at overføre højst mulige strømstyrker på mindst mulig installationsplads.
