Power26. 04. 2023 | Rolf Sylvester-Hvid

Blæserløst kølet 3,5kW-forsyning til meget krævende applikationer

Power26. 04. 2023 By Rolf Sylvester-Hvid

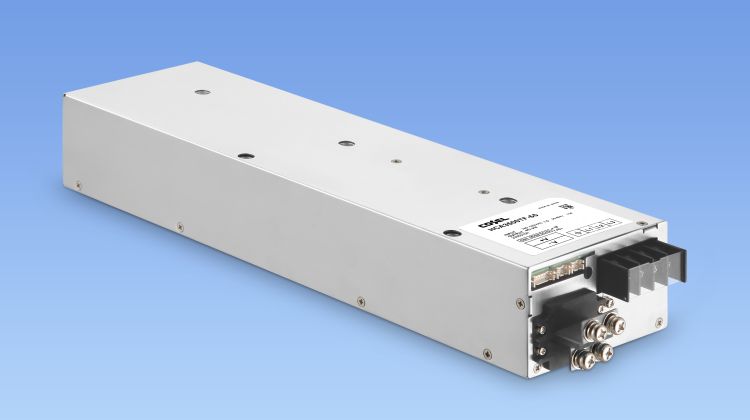

3,5kW AC/DC-forsyning uden blæserkøling
COSEL’s nye HCA3500TF konduktionskølede, blæserløse 3-fasede højtydende strømforsyning leverer 3,5 kW til meget krævende applikationer

Industrielle applikationer som svejserobotter, højfrekvensforstærkere, værktøjsmaskiner og elektrolyser skal ofte fungere i barske miljøer, hvilket kræver, at strømforsyningen leverer høj effekt uden ventilation. Under sådanne forhold anvendes konduktionskøling, og derfor skal strømforsyningen være konstrueret til at garantere et højt ydelsesniveau og optimeret til at eliminere hot-spots. Desuden kan industrielt udstyr installeres over hele verden og forsynes fra 200V til 400V-net. For at reducere den enkeltfasede spidsbelastning og optimere belastningsbalanceringen i deres netværk foretrækker systemarkitekter 3-fasede strømforsyningsløsninger, hvilket COSEL’s HCA3500TF er designet til, idet den kan rumme 3-faset tre leders Delta- eller 3-faset tre leders Star-installation.

Med et indgangsspændingsområde på 180 til 528VAC fås HCA3500TF i to forskellige udgangsspændinger: 48VDC/73A, justerbar fra 33,60 til 55,20VDC ved hjælp af det indbyggede potentiometer, eller fra 24,00 til 55,20VDC ved brug af trimmingsfunktionen, og for 65VDC/54A-modellen henholdsvis fra 45,50 til 74,75VDC og 32,50 til 74,75VDC. Under nominelle arbejdsbetingelser er udgangseffekten 3,5 kW.

Ud over hovedudgangen omfatter HCA3500TF en 12VDC/1A hjælpeudgang, som kan bruges til fjernbetjening af ON/OFF og dens eksterne kontrolkredsløb. Hjælpeudgangen er isoleret fra indgang, udgang og funktionsjord.

For at garantere den højeste effektivitet og termiske robusthed anvender HCA3500TF en optimeret, digitalt styret koblingstopologi og et effekttrin med siliciumcarbid (SiC) MOSFET’er og dioder, der ved en indgang på 400 VAC giver op til 94 % effektivitet til 65 V-udgangsmodellen.

HCA3500TF omfatter et kredsløb til begrænsning af indløbsstrøm, overstrøms- og overspændingsbeskyttelse og termisk beskyttelse. Strømforsyningerne er alsidige og robuste og kan anvendes i et omgivelsestemperaturområde fra -10 til +70 °C med en temperatur på 0 til +55 °C på grundpladen. Afhængigt af det endelige udstyrs monteringsstil og køleforhold kan der være tale om en derating.

HCA3500TF er designet til integrerede industrielle applikationer i 1,5U-højde og måler 110 x 65 x 420 mm [4,3 x 2,6 x 16,5 tommer] (BxHxD) og vejer højst 5 kg.

https://www.coseleurope.eu/Products/AC-DC/HCA
