Torex Semiconductor Ltd. har udviklet XCL108-serien, en ny serie af induktor-indbyggede step-up DC/DC-konvertere med ultralavt strømforbrug og ultrakompakte egenskaber, der er ideelle til en bred vifte af batteridrevne elektroniske enheder.
XCL108-serien er kendetegnet ved sin ekstremt lave hvilestrøm på kun 400nA og sin pladsbesparende, indbyggede induktorstruktur. Disse funktioner gør serien perfekt egnet til nyere kompakte elektroniske enheder, der kræver forlænget batterilevetid.
Med en hvilestrøm på 400nA forbedrer produktet effektiviteten betydeligt sammenlignet med konventionelle DC/DC-konvertere ved lette belastninger, især ved udgangsstrømme på et par µA. Ved at anvende en PWM/PFM-styringsmetode opnås der altid høj effektivitet i ethvert strømområde, fra enhedens (mikrocontrollerens) dvaletilstand til aktive tilstande såsom kommunikation og registrering. Det eliminerer behovet for kompleks tænd/sluk-styring, selv når boost-driften altid kører, hvilket reducerer strømforbruget betydeligt i enheder med høje systemstandbyhastigheder (såsom IoT-enheder og bærbare enheder), hvilket hjælper med at forlænge batteriets levetid og reducere batterikapacitet/størrelse.
XCL108-seriens indbyggede induktorstruktur kan minimere ledningsmønsteret på printkortet, hvilket reducerer støjudstråling fra strømsløjfen betydeligt. Elimineringen af behovet for at vælge spoler hjælper også med at reducere den tid og indsats, der kræves til udvikling, såsom komponentvalg, indkøb, evaluering og registrering, betydeligt.

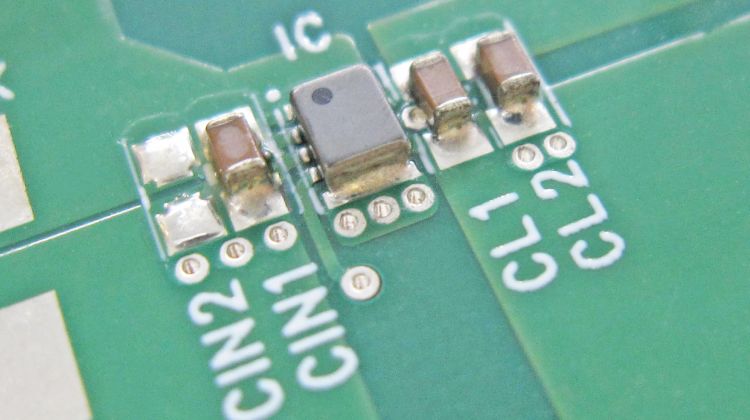

XCL108 anvender CL-2025-02-pakken (2,5mm x 2,0mm x 1,04mm), som er kompakt, støjsvag og pin-kompatibel med andre produkter. Selv med tilføjelsen af eksterne keramiske kondensatorer forbliver det samlede monteringsområde inden for kun 7,7 × 3,1 mm, hvilket opnår ultra-pladseffektivitet.
Driftstemperaturområdet er -40 °C til +105 °C, hvilket gør XCL108-serien velegnet til udstyr, der værdsætter lille størrelse, pladsbesparelse og høj effektivitet under lette belastninger (såsom industrielt udstyr, IoT, mobile enheder, bærbare enheder), og er også velegnet til alt udstyr, der værdsætter batterilevetid.
