Power30. 05. 2023 | Rolf Sylvester-Hvid

3.300V IGBT-modul gate-driver integrerer rapportering af telemetriske data

Power30. 05. 2023 By Rolf Sylvester-Hvid

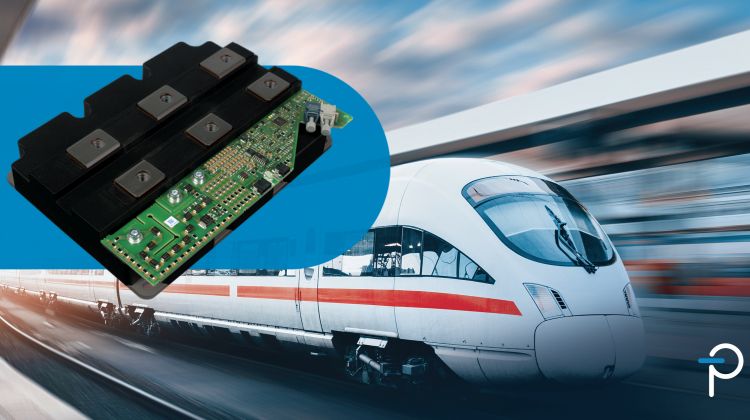

Power Integrations (NASDAQ: POWI), den førende virksomhed inden for gate-driver teknologi til mellem- og højspændings inverter-applikationer lancerer en ny enkelt-kanal plug-and-play gate-driver til 190mm x 140mm IHM- og IHV IGBT-moduler på op til 3.300 V. 1SP0635V2A0D kombinerer Power Integrations’ gennemprøvede SCALE-2™ switch-ydelse og beskyttelsesfunktioner med et konfigurérbart, isoleret serielt output-interface, der forbedrer driver-programmérbarheden og giver en righoldig mulighed for afrapportering af telemetri til blandt andet præcise estimaters af levetid. Multiple sensorkredsløb – også termiske – samt apparat- og bustilstandsinformation er indbygget, hvilket forenkler systemdesign og forbedrer monitering, styring og pålidelighed. Applikationsområder er invertere til jernbanetraktion, styring af elnettet og drev til mellemspændinger.

Ud over at styre effektapplikationer giver PI’s 3.300V IGBT-modul også afrapportering af telemetriske data. Et højt integrationsniveau letter designet af eksempelvis motordrev.

– Den serielle status-output protokol indeholder kritiske real-time målinger, hvad der letter avanceret drift og verificering samt øger synligheden af inverterens helbredstilstand, pålidelighed og effektivitet ganske betydeligt. Ingeniører kan tilføje monitering og styringssystemer efter PI’s standard plug-and-play protokol eller spørge efter kundespecifikke tilpasninger hos PI’s ingeniør-support under projektets udviklingsfase, siger Thorsten Schmidt, produktmarketingchef hos Power Integrations.

Telemetriske data fra den nye 1SP0635V2A0D gate-driver inkluderer præcis temperaturmåling, der igen forenkler termisk management og eliminerer behovet for ekterne temperatursensorer. DC-link spændingsmåling er også inkluderet, hvilket minimerer behovet for eksterne kredsløb, reducerer systemkompleksiteten og dermed også prisen. Closed-loop gate-spænding, gate-status og kortslutningsovervågning sikrer, at modulerne arbejder inden for de specificerede grænser, hvad der desuden øger effektiviteten og forhindrer katastrofale fejl.

Andre funktioner inkluderer en statusmonitor for det fiberoptiske interface for at sikre, at switching-kommandoerne bliver modtaget korrekt. Tilsvanrende sikrer gate-moniteringen, at switching-kommandoerne er blevet udført korrekt, og at effektmodulet er i den egnede driftstilstand. Kortslutningsmonitering giver en præcis kontrol og dirigerer gate-driver til at respondere på den rigtige måde i tilfælde af en kortslutning.

For mere information, se venligst http://www.power.com/1sp0635-digital

Skrevet i: Power
