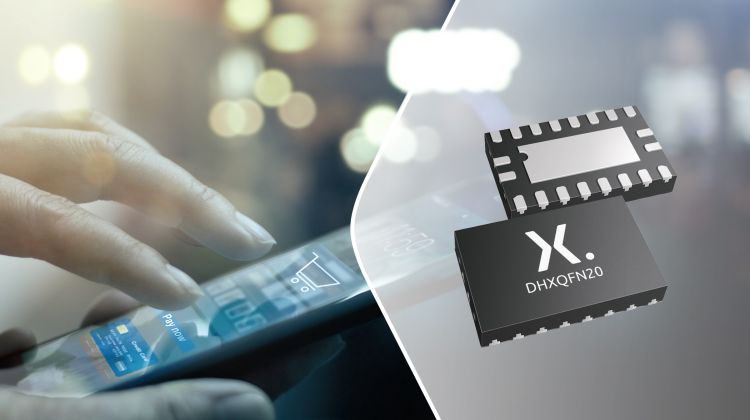

Nexperia lancerer verdens mindste standardlogikprodukter med den laveste profil i 14-,16-, 20- og 24-pin kapslinger. 16-pin DHXQFN-kapslingen er eksempelvis 45 procent mindre end de lead-løse standard DQFN16-komponenter. Det giver ikke kun en mindre footprint end konkurrerende løsninger, men også en reduktion på 25 procent på printet.
Med mål på kun 2mm x 2mm (14-pin), 2mm x 2,4mm (16-pin), 2mm x 3,2mm (20-pin) og 2mm x 4mm (24-pin) og en 0,4mm pitch fylder DHXQFN-husene også kun 0,45mm i højden. Funktioner omfatter: hex-inverterende Schmitt-triggers; 8-bit SIPO shift-registre med output-latches; 4-bit dual supply translating-transceivers; oktal buffer/line-drivere; oktal bus-transceivere og 8-bit dual supply translating transceivere.
– Nexperia har 50 års historie i udviklingen af standardlogikkomponenter, og vi stræber efter at være markedets uovertrufne leder over de næste tre års tid. De nye huse er et eksempel på den innovation, vi bringer på markedet. Tidligere var store logikfunktioner i kompakte designs nærmest utænkelige. Men med vores nye DHXQFN-kapslinger kan vi tilføje komplekse funktioner som 74HC595 shift-registre til pladskritiske applikationer som smartwatches, mobile produkter og internet-konnekterede industriprodukter, kommenterer Ashish Jha, Nexperias produktchef.
Desuden betyder de kompakte DHXQFN-kapslingers lille footprint, at komponenterne kan placeres tættere på eventuelle bypass-kondensatorer. Det kan medføre betydelige fordele i designs med begrænset printplads som glue-logic, hvilket giver en øget ydelse i højfrekvente applikationer, da printbanerne mellem logik og kondensator bliver kortere.
For mere information, inklusive productspecs og datablade, se venligst:https://www.nexperia.com/products/analog-logic-ics/family/DHXQFN/
