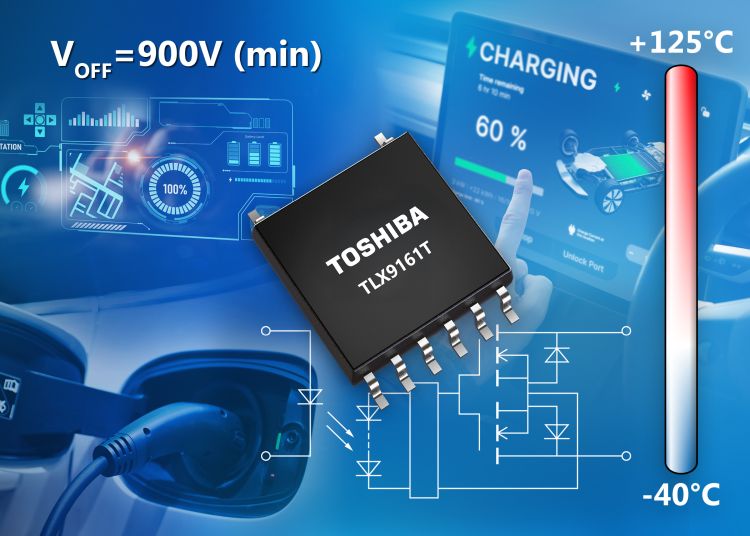

Toshiba Electronics Europe GmbH lancerer et nyt automotivt fotorelæ, TLX9161T. Med kapsling i det lille SO12L-T hus tåler fotorelæet en brydespænding på output (VOFF) på 1.500V (min.) og med en slutte-/brydetid (TON/TOFF) på 1ms (max.). Denne egenskab er vital for support af de højvoltskrav, der kendetegner moderne automotive batteri- og fuel-cell styringer samt batteri management systemer (BMS), der moniterer spænding og detekterer fejl som hængende relæer eller jordfejl. Fotorelæerne er også ideelle som erstatning for traditionelle mekaniske relæer.
TLX9161T består af en infrarød (IR) lysdiode (LED) koblet optisk til en foto-MOSFET, som isolerer primær- (kontrol) og sekundærsiderne (switch) elektrisk fra hinanden. Den høje isolationsspænding på 5.000Vrms giver sikker switch-styring over selv høje spændingspotentialer. Trigger-strømmen (IFT) er 3mA (max.), hvilket minimerer systemets energiforbrug. Desuden er komponentens strømtræk i off-tilstand (IOFF) på kun 100nA (max.) ved stuetemperatur, så forbruget er minimalt i inaktiv tilstand. IR LED’ens forward-strøm (IF) og detektorelementets strømtræk i on-tilstand (ION) er begge samt til 30mA (ambience).
Ved at reducere størrelsen af den indbyggede MOSFET-chip har Toshiba formået at kapsle det nye TLX9161T-fotorelæ i et SO12L-T hus, som er rundt regnet 25 procent mindre end det SO16L-T hus, som blev brugt i forgængeren, TLX9160T. Denne reduktion minimerer den overordnede størrelse af batteriet og giver plads til prisreduktioner. Trods den mindre kapsling har TLX9161T den samme pin-pitch og det samme pin-layout som SO16L-T, så man kan anvende gængse kredsløbsdesigns. De typiske dimensioner af SO12L-T huset er 7,76mm × 10,0mm × 2,45mm.
Sikkerhed og compliance er afgørende i automotive applikationer. TLX9161T bruger en støbemasse med et CTI (Comparative Tracking Index), der overstiger 600, hvad der klassificerer komponenten under Material Group I efter den internationale standard, IEC60664-1. Denne standard specificerer principper, krav og testmetoder for isolering koordineret for systemer op til 1.000VAC eller 1.500VDC. De normally-open (1-Form-A) relæer udviser krybe- og isolationsafstande op til 8mm (min.), hvilket bekræfter den effektive isolation selv ved driftstemperaturer mellem -40°C og +125°C, så komponenten er fuldt i overensstemmelse med AEC-Q101 Grade 1.
