Der findes efterhånden et utal af applikationer, som før installation eller efter service skal verificeres og dokumenteres for produktets eller komponentens evne til at modstå – eller forhindre overslag, som ellers potentielt kunne give brugeren et elektrisk stød. Hvor det tidligere var tilstrækkeligt, at et elektrisk produkt var dobbeltisoleret, så er det i dag ikke længere nok. Sikkerheds- og isolationstests kan som udgangspunkt være en besværlig affære, men der findes producenter af udstyr til brug i både laboratoriet og felten, hvor man med et brugervenligt instrument kan udføre de isolationstests, der dokumenterer, at kravene ifølge IEC 61010-2-034 er overholdt.

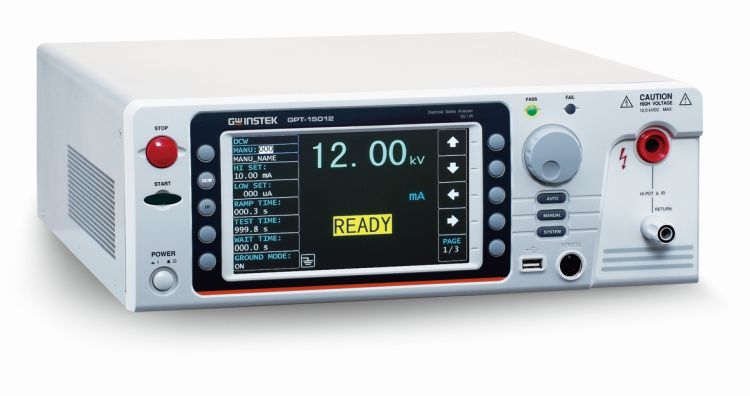

HIN A/S leverer nu også GW Insteks topmodel til sikkerheds- og isolationstest, sikkerhedsanalysatoren GPT-15012, der på en både nem og måleteknisk prisbillig måde viser, at IEC 61010-2-034 (sikkerhedskrav til elektriske krav til måling, kontrol og laboratoriebrug – særlige krav til måleudstyr til isolationsmodstand og testudstyr til elektrisk styrke) er overholdt. Standarden specificerer, at de brugerflader et apparat eller en komponent måtte have for sine software- og hardware-grænseflader til brugerne, ikke kan give overslag i forbindelse med transienter. Til dét formål udfører man en højspændingstest, der beviser, at isolationen holder. Ikke mindst flere ”grønne” produkter som solcellepaneler, elbiler – og opladerne til samme – er produkter, hvor risikoen for farlige elektriske stød er til stede, og hvor produkter efter installation og service skal verificeres for isolationsmodstand og risiko for gennemslagsspændinger.
GPT-15012 sikkerhedsanalysatoren bruger en indbygget PWM-forstærker til at udføre DC-modstandsmålinger ved op til 12kV (ved 10mA), så udsving på netforsyningen ikke påvirker måleresultatet af isolations- og sikkerhedstesten. Det sikrer, at kravene fra IEC, EN, UL, CSA, GB, JIS og flere andre regionale standarder bliver overholdt for elektriske produkter og komponenter.
Betjeningen er bevidst holdt meget enkel, og udlæsning af måledata sker via et 7” TFT-farvedisplay. DC-modstandstest (12kV) og isolationstest (50VDC til 5.000VDC v. 50GOhm) udføres med funktionstaster, som enten kræver betjening via dobbelttaster eller længerevarende tryk på en tast for at forhindre fejlbetjening. Mange applikationer kan akkumulere restspændinger gennem et kapacitivt design, så GPT-15012 kan også teste for kondensatorværdier i testemnet op til 47μF. Efter endt test aflader analysatoren eventuelle kondensatorer til spændinger under 30V, så der ikke står farlige restspændinger i testobjektet.
Af hensyn til sikkerheden vil kraftigt lysende eller blinkende lysdioder og en høj audioalarm fortælle, at der er ved at blive udført højspændingstest, så man bliver advaret mod utilsigtet berøring af spændingsførende dele.
En kvalitet ved en topmodel i GW Insteks program som GPT-15012 er en indbygget statistikfunktion, som registrerer testemner med en registrering af testresultaterne, som kan udlæses med en bar-graf på displayet. Der er også en sweep-funktion, der kan afgøre et crash-punkt for et givent produkt med resultatet udlæst i kurveform. Man kan med en tabulator kombinere 10 faste måleindstillinger fra memoryen – eller 9 manuelle memory-indstillinger – med en serie af testemner, så man kan udføre kontinuitetstests. Man kan få udlæst resultaterne af målingerne uden at skulle udføre skift på displayet, hvilket i daglig praksis medvirker til den bekvemme brug af sikkerhedsanalysatoren.
Kontakt:
HIN A/S, Claus Høltzermann,
Mail: ch@hin.dk
Tlf.: 20 19 80 23
