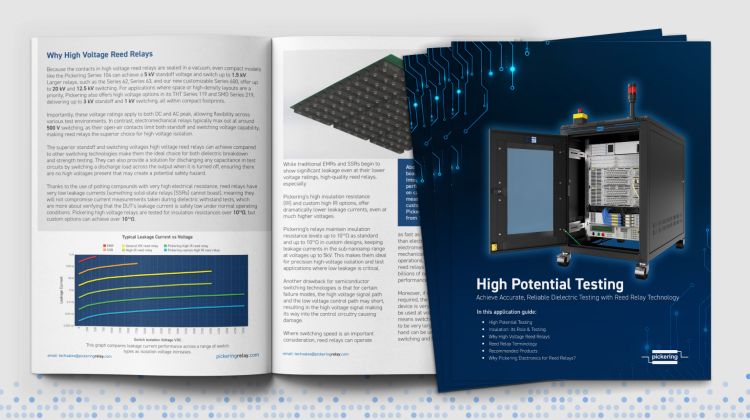

Den førende producent af højtydende reed-relæer, Pickering Electronics, annoncerer endnu et afsnit i sin serie af undervisningsrettede application guides – denne gang til ingeniører, der bygger testsystemer at udføre elektriske hipot (high potential) sikkerhedstest til verificering af isoleringers effektivitet i elektriske produkter og systemer – med titlen: ”High Potential Testing: Achieve Accurate, Reliable Dielectric Testing with Reed Relay Technology”.
– Denne ekspertautoriserede og omfattende applikationsguide understreger isoleringens vitale rolle for sikkerheden i elektriske produkter og systemer samt værdien af hipot-tests til at verificere isoleringens effektivitet og til at garantere integriteten. App’en forklarer også, hvorfor højvolt reed-relæer er ideelle til brug i hipot-testudstyr/-teststationer til determinering af de dielektriske breakdown-spændinger og til verificering af de dielektriske gennemslagsspændinger – hvor reed-relæerne er at foretrække på grund af deres formfaktor, høje pålidelighed og grundlæggende meget lave lækstrøm. De udkonkurrerer dermed EMR’er (elektromekaniske relæer) og SSR’er (solid-state relæer) , siger Robert King, Reed Relays Product Manager hos Pickering Electronics.
Hipot-tests verificerer effektiviteten af isolering i elektriske produkter og systemer. Den omfatter to relaterede metoder: dielektrisk gennemslagstest, som hæver spændingen, indtil der ikke længere kan etableres klare grænser; og dielektrisk modstandstest (hipot), som anvender en defineret overspænding og bekræfter, at en lækage er inden for sikre grænser. Begge kræver nøjagtig måling af lav strøm, mens der anvendes høj spænding, og begge påvirkes af den virkelige verdens valg af isolering samt ældningsfaktorer som temperatur, fugt, støv, kemikalier, stress/bøjning og termisk cykling.
Højvolts reed-relæer er et naturligt valg til disse testmiljøer. Hermetisk forseglede kontakter i en inert atmosfære eller næsten-vakuum imødegår de oxidations- og kontamineringsproblemer, der påvirker elektromekaniske relæer i fri luft. Sammenlignet med solid-state-afbrydere har reed-relæer meget lav lækstrømme takket være høj isolationsmodstand og veldefineret pinafstand, som sammen med en stabil kontaktmodstand og hurtige skiftetider understøtter sikre og repetérbare testresultater.
Lækstrømme i elektromekaniske relæer (EMR’er) og solid-state-relæer (SSR’er) stiger hurtigt med en påtrykt spænding, og når ofte op i mikroampereområdet. I modsætning hertil opretholder reed-relæer – og især Pickerings design med høj isolationsmodstand – lækstrømme i sub-nanoampereområdet, selv ved spændinger på kilovoltniveauet. Denne stabilitet er afgørende for at producere pålidelige hipot-testresultater på tværs af dielektriske modstands- og gennembrudsmetoder.
Den nye applikationsvejledning forklarer ikke kun teorien bag dielektriske tests, men giver også praktisk indsigt i, hvordan reed-relæer kan forbedre testnøjagtigheden, reducere lækage og levere langsigtet pålidelighed. Download den gratis guide for et dybere indblik i Pickerings eksperters indsigt og anbefalinger til valg af de rigtige relæteknologier til specifikke behov – og opdag, hvorfor reed-relæer er den ideelle højvolt switching-teknologi til hipot-tests.
