Test & mål27. 06. 2020 | Rolf Sylvester-Hvid

PXI-matrix switch-modul med branchens største kapacitet og op til 9216 crosspoints

Test & mål27. 06. 2020 By Rolf Sylvester-Hvid

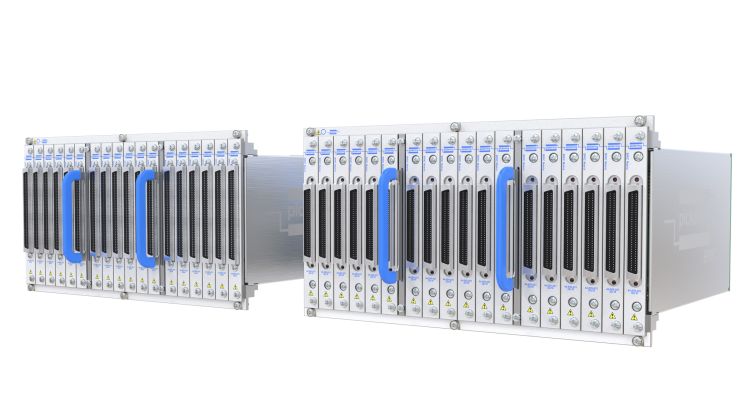

Pickering Interfaces, den førende leverandør af modulære signal-switching og simuleringsløsninger til brug i elektronisk test- og verificering, annoncerer to nye 12-slot BRIC-konfigurationer til to af virksomhedens populære PXI-matrix switch-modeller. 40-562B BRIC12 modulerne til 1A rummer op til 18 matrix datterkort med op til 3168 crosspoints. 40-558 BRIC12 modulerne til 0,5A rummer også op til 18 matrix-datterkort, men med op til 9216 crosspoints, hvad der giver PXI-matrix switch-modulet industriens højeste kapacitet.

Som i de tidligere 2-, 4- og 8-slot versioner har den nye 12-slot 40-562B og 40-558 moduler en intern skærmet analog bus, som maksimerer signalintegriteten. Andre konkurrerende løsninger kræver interconnects med multiple matrix-moduler, hvilket øger kompleksiteten gennem den ekstra kabling. Det kan også påvirke signal kvaliteten negativt. De interne bus minimerer også pris og kompleksitet i de kabelbundter, der forbinder modulerne til DUT’en (device under test) og instrumenteringen. Interne isolationsrelæer i den interne bus kan desuden reducere problemer omkring lederlængder, hvad der igen kan føre til en forbedret signalkvalitet. Pickering har et standardprogram af kabler til BRIC-familien og kan om ønsket tilbyde kundespecifikke konfektionerede kabler til alle sine PXI-moduler.

Afhængigt af konfigurationen kan BRIC12 40-558 modellerne supportere 1-polede matrix-størrelser op til 1512×6, 1152×8, 756×12 og 576×16, mens 40-562B modellerne kan supportere 1- og 2-polede matrix-størrelserne op til 792×4, 396×8, 198×16 ellerr 90×32. Alle modeller er konstrueret med brug af verdens mindste, men mest pålidelige rutenium reed- relæer fra Pickering Electronics, hvor de garanterede >109 operationer giver en maksimal pålidelighed af switch-ydelsen med både lang levetid og en meget stabil kontaktmodstand. De nye matrix-moduler er supporteret af et stort tilbehørsprogram inklusive Pickerings diagnoseværktøj, indbygget såkaldt BIRST (Built-in Relay Self-Test) og eBIRST Switching System Test-værktøjet, der giver en let og nem måde at detektere relæfejl på i modulerne Der er indbygget reserverelæer i modulerne for at lette vedligehold og sikre en minimal downtime.

En produktvideo er tilgængelig på: https://info.pickeringtest.com/hubfs/pil/pil-videos/bric-12-pxi-matrix-video.mp4?t=1592510798332

For mere information om Pickering Interfaces signal-switchings og simuleringsprodukter, besøg venligst http://www.pickeringtest.com.
