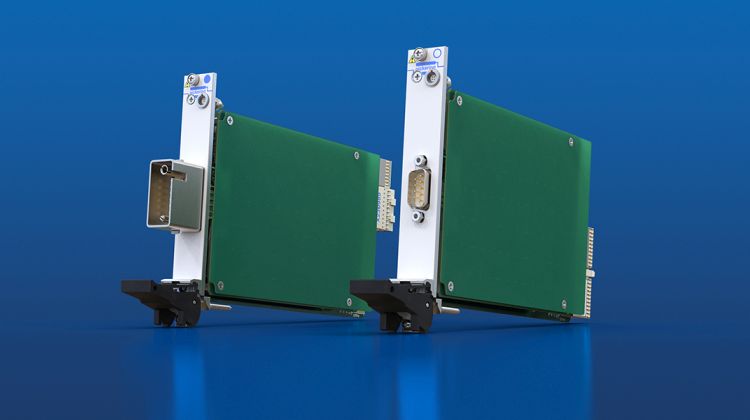

Pickering Interfaces lancerer en ny familie af programmérbare højvolt modstandsmoduler i den kompakte single-slot PXI- og PXIe formfaktor, hvor modellerne 40-230 (PXI) og 42-230 (PXIe) er enkle løsninger til applikationer, som kræver spændingshåndtering op til 1,2kV. De nye moduler er en del af Pickerings stadigt større program af programmérbare modstandsmoduler, og de nye moduler kan leveres i 70 standardkonfigurationer, inkluding fire single-kanal typer med et bredt udsnit af modstandsområder og opløsninger. De spiller en vigtig rolle i simulering af real-world belastningsmodstande og fejltilstande for højvolt DUTs (devices-under-test) inden for automotive-, aerospace- og energisektorerne.
Det programmérbare 40/42-230 højvolt-modstandsmodul spiller en afgørende rolle i simulering af real-world resistive belastninger og fejltilstande for højspændings-DUT’er som EV (elbiler) effektinvertere, BMS’er (batteristyringssystemer) og visse aerospace-komponenter. Ingeniører kan bruge disse moduler til sikkerhedskritiske opgaver, herunder spændingsisolationstest, hvilket garanterer en sikker funktion i højspændingssystemer og overholdelse af sikkerhedsstandarder som ISO 6469 og IEC 60664.
Modulet giver ingeniører mulighed for at emulere modstandssensorværdier som dem fra termistorer og RTD’er, i højvoltmiljøer, hvilket gør sikre tests uden behov for en egentlig sensor-hardware mulig. For øgede testområder kan hver kanal på 40/42-230 indstilles til kortslutning eller åbent kredsløb for at verificere controllerens reaktion på en defekt sensor eller forbindelse.
Med op til fire kanaler tilgængelige i et enkelt slot tilbyder modulerne fleksibilitet med flere kanaler og et bredt modstandsområde – fra 1Ω til 76,8MΩ – i en kompakt PXI- eller PXIe-formfaktor, der kun fylder et enkelt slot, og en modstandsopløsning ned til 0,125Ω. Modulets hardware-interlock- og simuleringsfunktioner giver sikkerhed og letter diagnosticering. Nøgleanvendelser spænder fra højspændingstestmiljøer, herunder elbiler til biler og luftfartssystemer, til applikationer, der kræver hurtig rekonfigurering af modstandsværdier, eller testsystemer med begrænsede PXI-slots (som kræver flerkanalsmoduler) – samt HIL-simuleringsplatforme, der behøver fejl-insertion i testforløbet.
40/42-230 modulerne findes i 70 standardkonfigurationer, inklusive fire enkelt-kanal typer, der egner til de mest almindelige konfigurationer som:
- Smalt modstandsområde i 2- eller 4-kanals varianter.
- Medium modstandsområde tilgængelig i 1- eller 2-kanal varianter.
- Stort modstandsområde, som leveres i en 1-kanal variant.
Software-styring er forenklet gennem brug af kald af modstandsværdier. Modulet beregner den modstand, der ligger nærmest til forespurgte værdi og indstiller derefter værdien. Brugende kan så spørge modulet om at finde den aktuelt indstillede værdi. For at hjælpe til en langsigtet præcision, kan et valgfrit konfektioneret kabel tilsluttes modulet i stedet for DUT’en, hvad der giver en enkel kalibrering med et DMM (digitalt multimeter) for at verificere modstandskanalerne.
40/42-230 højvoltmodulerne er udstyret med en hardware-interlock, der giver større sikkerhed end typisk softwarebeskyttelse. Når den aktiveres, vil interlocken stille alle relæer tilbage til deres default-tilstand uden strøm (forudsat at kontakterne er fuldt funktionelle) og give fejlmeddelelser via softwaregrænsefladen. Interlock-funktionen kan serieforbindes mellem flere hardware-interlock-aktiverede moduler, hvad der gør det muligt for ét signal at deaktivere flere kort.
Drivere leveres til Windows samt Linux og andre realtidsoperativsystemer. For priser, tilgængelighed og kontaktoplysninger, besøg venligst: http://www.pickeringtest.com
