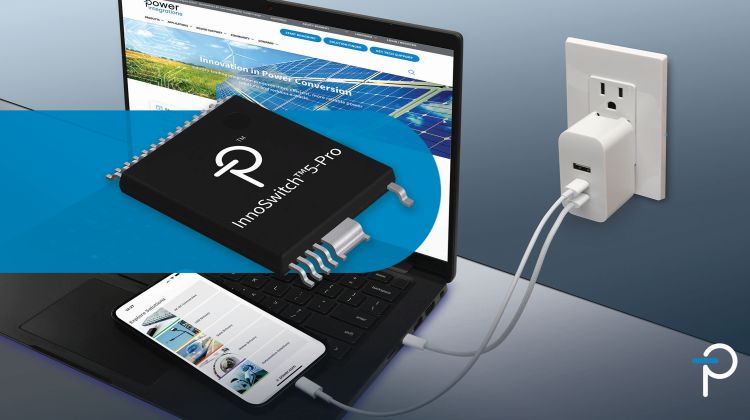

Power Integrations (NASDAQ: POWI), førende producent af højvolt IC’er til energieffektiv effektkonvertering, lancerer InnoSwitch™5-Pro familien af højeffektive programmérbare flyback switcher-IC’er. Single-chip switcheren har mere end 95 procents effektivitet med en helt ny styring på sekundærsiden, så man opnår zero-voltage switching (ZVS) uden behov for dedikerede og dyre yderligere højvolt-switche. Den nye IC, der indeholder en 750V eller 900V PowiGaN™ primær-switch, primærside controller, FluxLink™ isoleret feedback samt sekundær controller med et I2C-interface, optimerer design og produktion af kompakte, højeffektive single- eller multi-port USB PD-adaptere. Applikationer er notebooks, high-end mobiltelefoner og andet bærbart udstyr inklusive designs, der kræver den nye USB PD EPR (Extended Power Range) protokol.
– Kombinationen af ZVS og GaN er ren magi inden for strømforsyninger. Switching-tabene forsvinder, og vi kan bruge GaN-teknologiens lave ledetab til supertætte adapter-layouts med langt færre komponenter end i de asymmetriske halvbrokredsløb (AHB) eller aktive clamp alternativer. Vi har for eksempel demonstreret 140W/28V USB PD-adapters på kun 69 kubikcentimenter og med kun 106 komponenter. Flyback-topology i InnoSwitch5-Pro IC’erne er langt lettere at implementere end AHB og kan forsynes fra et universelt net med eller uden et PFC-trin, siger Adnaan Lokhandwala, senior product marketing manager hos Power Integrations.
InnoSwitch5-Pro flyback switcher-IC’erne har tabsfri sensor-input fra linjespændingen på sekundærsiden til adaptiv DCM/CCM- og ZVS-styring for maksimal effektivitet og et enkelt design på tværs af linjespændinger og belastninger. IC’erne har også en efterproduktions tolerance-offset for at lette en præcis constantstrømstyring (CC) på output bedre end to procent for support af UFCS-protokollen. Den fremragende effektivitet – bedre end 95 procent – eliminerer behovet for køleplader, spreaders og pottingmaterialer til termisk management, hvilket reducerer vægten yderligere, komponentomkostninger og produktionskompleksiteten.
Nøglemarkeder for InnoSwitch5-Pro familien af flyback switcher-IC’er inkluderer kompakte USB PD 3.1 Extended Power Range- (EPR), UFCS- og multiprotokol adaptere, notebook-adaptere og eftermarked single- og multi-port ladere og adaptere.
