Toshiba Electronics Europe GmbH lancerer fire optokoblere, der imødekommer brug af signaler med langsomme stige- og faldetider samt strømforsyninger med træge start-up procedurer.
Optokoblere bruger lysdioder og fototransistorer samt en gennemsigtig isolator for at sikre et højt niveau af elektrisk isolation i det mindst mulige hus. Applikationerne spænder vidt og bredt, om end én af de mest populære applikationer er i PLC’er (programmérbare logik controllere), der fortsat er vitale i automation af moderne fabriksmiljøer.

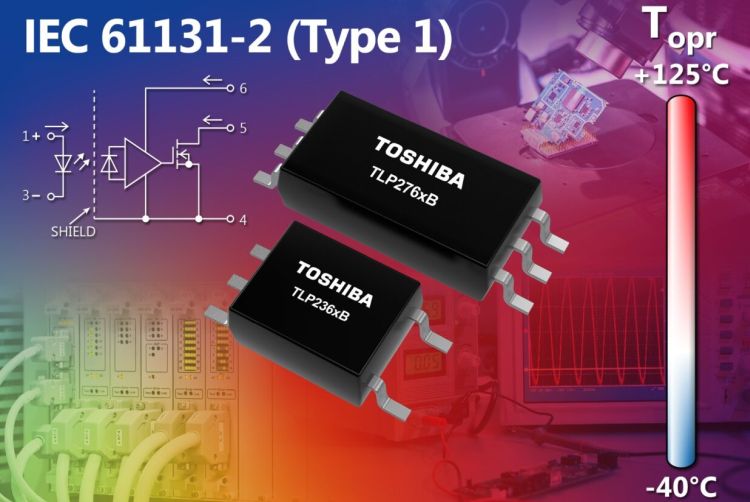

For at fungere korrekt kræver optokoblere input-signaler, der opfylder kravene til minimum stigetider for at undgå uønsket switching på output. De fire nye optokoblere (TLP2362B, TLP2368B, TLP2762B, TLP2768B) overholder IEC 61131-2 (Type 1) og leverer den hysterese i forward-tærskelværdierne på input samt for strømforsyningen, som gør de nye optokoblere egnede til brug i meget elektrisk støjende omgivelser.
Med lav hysterese sikrer komponenterne, at output vil opretholde enten status ”high” eller ”low” uden behov for yderligere switching. Den indbyggede hysterese eliminerer behovet for eksterne kredsløb (som Schmitt-triggere) og reducerer dermed pris og kompleksitet af designet.
Krævende applikationer som PLC’er kræver optokoblere med datatransmissionsrater, der typisk overstiger niveau på nogle få Kbps. De fire nye optokoblere har indbyggede high-gain, high-speed forstærkerede, så TLP2362B og TLP2762B supporterer 10 Mbps, mens TLP2368B og TLP2768B supporterer 20 Mbps. Det medfører hurtigere kommunikation i slutapplikationen.
Alle komponenter kan levere output-strømme (Io) på 25 mA og tolererer stige- og faldetider på input så lange som 60 sek. Driften fungerer uforstyrret, hvis bare forsyningsspændingen (VCC) er til rådighed inden for 60 sek.
TLP2368B og TLP2768B har et propagations-delay på mindre end 60 ns. TLP2362B og TLP2368B er kapslede i 5-pin SO6-huse, der måler 3,7 mm x 7,0 mm x 2,3 mm med en isolationsspænding (BVs), der overstiger 3,750 Vrms. TLP2762B og TLP2768B er kapslede i SO6L-huse (3,84 mm x 10,0 mm x 2,3 mm) og isolerer nominelt BVs højere end 5000 Vrms.
Alle fire nye optokoblere er i stand til at arbejde ved omgivelsestemperaturer op til 125°C (og ned til -40°C), hvorved slutapplikationer som netop PLC’er kan fungere pålideligt under alle typiske industrielle forhold.
