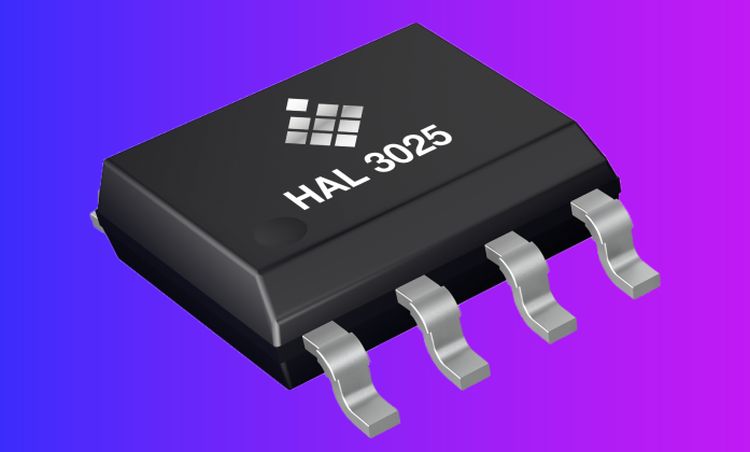

TDK Corporation tilføjer HAL 3025 til sin Micronas-familie af Fast Hall-sensorer. Efter lanceringen af HAL 3020 og HAL 3021 udvider HAL 3025 porteføljen med en single-die sensor, der opfylder de strenge ISO 26262 ASIL D-krav og er designet til næste generations x-by-wire motorstyringsapplikationer.
HAL 3025 måler en fuld 360° rotationsvinkel ved at evaluere den vertikale magnetfeltkomponent ved hjælp af TDK-Micronas’ SixSense-teknologi – den samme metode, der anvendes i HAL 3021. Ved at undertrykke eksterne DC- og AC-magnetiske spredte felter i overensstemmelse med ISO 114528 understøtter sensoren kompakte motordesign, hvor effektelektronik er placeret i umiddelbar nærhed af sensorelementet. Det eliminerer også behovet for dyr magnetisk afskærmning eller overdimensionerede målmagneter, hvilket giver designere større frihed i motorlayoutdesign og reducerer de samlede systemomkostninger. En simpel topolet ferritmagnet i en ende-af-akselkonfiguration er tilstrækkelig.
HAL 3025 er designet som en SEOoC ASIL D-klar, der implementerer en single-die failsafe-arkitektur, der reducerer systemkompleksitet, stykliste og printplads sammenlignet med multi-die-tilgange. Enheden integrerer forskellige on-chip sikkerhedsovervågninger for at maksimere diagnostisk dækning og reducere mængden af ekstern overvågning, der kræves på ECU’en. Resultatet: tidligere og bredere fejldetektion, enklere systemdiagnostik og højere tillid til sikker opstart og drift under drift.
Sensoren er konstrueret til højtydende motorstyring og understøtter applikationer med rotationshastigheder på op til 60.000 o/min. Den analoge signalvej sikrer en hurtig responstid og høj udgangsbåndbredde, hvilket er kritisk for moderne elektriske drives og sikkerhedskritiske aktuatorer. Ved hjælp af de differentielle eller single-endede sinus- og cosinus-analoge udgange fra HAL 3025 kan eksterne mikrocontrollere eller elektroniske styreenheder (ECU’er) beregne den absolutte vinkelposition med høj opløsning.
Enhedens non-volatile hukommelse muliggør programmering af vigtige signalstiparametre, såsom sinus/cosinus-forstærkning, offset, ortogonalitet, 0-vinkel og magnetisk signalbåndbredde, via sensorens udgangsben. Dette eliminerer behovet for yderligere programmeringsben og giver designere maksimal fleksibilitet til end-of-line-kalibrering.
For at sikre langvarig pålidelighed i barske miljøer fungerer sensoren i et junction-temperaturområde fra -40°C til 170°C og leveres i et kompakt SOIC8 SMD-hus. Kredsen er pin-kompatibel med HAL 3020 og HAL 3021, og det sikrer en problemfri opgradering af eksisterende designs samtidigt med, at det giver det forbedrede sikkerhedsniveau, der kræves til næste generations x-by-wire motorarkitekturer.
Yderligere information om produkterne kan findes på http://www.micronas.tdk.com/en/products/angle-sensors/hal-30xy
