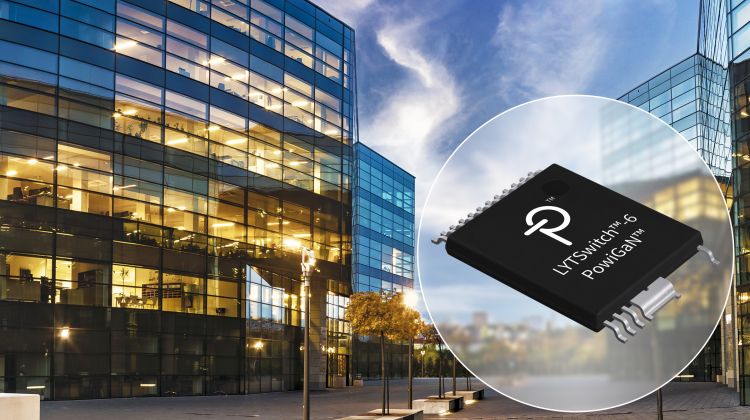

Power Integrations annoncerer et nyt medlem af LYTSwitch-6 familien af sikkerhedsisolerede LED-drivere til smarte belysningsapplikationer, LYT6078C. Den nye LYTSwitch-6 IC anvender Power Integrations’ PowiGaN™ galliumnitrid (GaN) teknologi for at give den høje ydelse og de følgende fordele, som også er demonstreret i den nye rapport over designeksempler (DER-920), som virksomheder nu også annoncerer.
Den PowiGaN-baserede LYT6078C IC indeholder en 750V power-switch, som leverer et flicker-frit output op til 90W ledsaget af andre medlemmer af familien, der kan give op til 110W. Systemeffektiviteten overstiger 90 procent i de nye design, som inkluderer både et PFC-trin og en LYTSwitch-6 LED driver. Med sin kapsling i et miniature InSOP-24 SMD-hus er LYTSwitch-6 IC’erne beskyttet af et avanceret termisk fold-back system, der reducerer output-effekten for at begrænse komponenttemperaturen under unormale tilstande, mens kredsen fortsat leverer et lys-output. LYTSwitch-6 IC’erne indeholder desuden Power Integrations’ FluxLink kommunikationsteknologi, som tillader styring på sekundærsiden uden brug af en optokobler og giver en CV og CC bedre end ±3 procent uanset linje- og belastningstilstande samt produktionstolerancer og temperatur. Alle LYTSwitch-6 ICs har en hurtig transientrespons og supporterer uden problemer PWM-dæmpning (pulse-width-modulation).
De ydelsesmæssige fordele ved LYT6078C falder i øjnene i en ny designrapport (DER-920), der beskriver en to-trins PFC booster plus en isoleret flyback-konverter i en dæmpbar LED-ballast. Designet bruger LYTSwitch-6 LYT6078C IC og Power Integrations’ HiperPFS-4 PFS7624C PFC-controller, hvilket giver en peak-effektivitet bedre end 91 procent ved styring af en 48V LED-streng ved 1.350mA fra et 220VAC-til- 277VAC input. I standby-mode er systemforbruget mindre end 80mW, hvilket giver designere en betydelig fleksibilitet i designet af lysstyringer og isæt LED-belysninger med dæmpning-til-off kredsløb.
Power Integrations’ nye PowiGaN-baserede LYTSwitch-6 IC’er sparer belysningsproducenter for bådeplads og systemomkostninger i deres smarte belysningsstrømforsyninger. Virksomhedens vigtigste designmål er en høj power factor, lav harmonisk støj, høj effektivitet samt en 3-i-1 dæmpning ved en nul-til-100% output-strøm. Den nye LYT6078C driver-IC kombineret med vores HiperPFS-4 PFC-controller opfylder let disse designkrav.
Teknisk support og DER-920 designrapporten er tilgængelig på Power Integrations website: https://www.power.com/lytswitch-6/.
