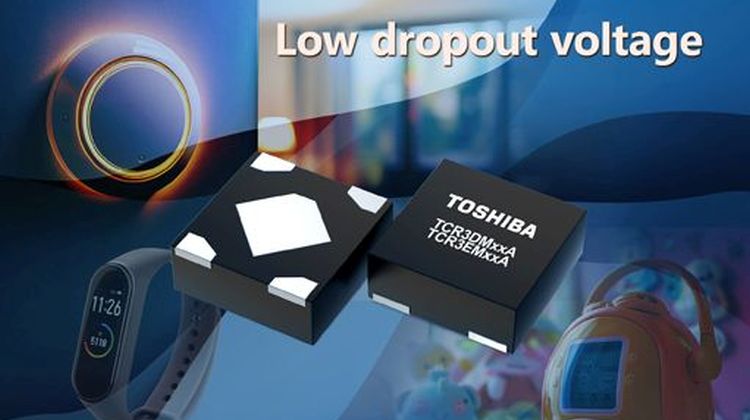

Toshiba Electronics Europe GmbH introducerer TCR3DMxxA- og TCR3EMxxA-serierne af generelle, single-output spændingsregulatorer med on/off styrings-input, en lav drop-out spænding og en hurtig transientrespons. Begge serier er kapslede i ultrasmå DFN4D-huse (1,0 mm x 1,0 mm x 0,37 mm), og giver mulighed for brug af små keramiske input- og output-kondensatorer (≥1,0 µF). Det gør LDO-regulatorerne egnede til industrielle applikationer eller batteridrevne systemer, der kræver en høj tæthed af komponenter. Desuden har de nye komponenter en tærskelspænding på styrings-pin’en (VCTH) på 0,8 V (min.) og supporterer 1,2 V I/O’er, hvad der hjælper til forlænge produktets batterilevetid.
TCR3DMxxA-serien opererer over en bredt input-spændingsområde på 1,5 V til 5,5 V. Komponenterne leveres med faste output-spændinger mellem 1,0 V og 4,5 V (±1 %) og giver op til 300 mA. Serien har en typisk dropout-spænding på 216 mV med en lav output-støjspænding på 38 µVRMS og en ripple rejection ratio på 72 dB (typ.). Det gør komponenterne i stand til at opretholde en output-spænding selv, når batterispændingen falder. Desuden – da et højt strøm-output er muligt ved selv lave input-spændinger – har komponenterne i TCR3DMxxA-serien et lavt forbrug og en høj effektivitet. Arbejdsstrømmen er 86 µA (typ.), og standby-strømmen er 0,1 µA, hvilket i begge tilfælde maksimerer batterilevetiden.
TCR3EMxxA-serien af LDO-regulatorer opererer over en bred 1,3-til-5,5 V input-spænding, og komponenterne leveres med faste output-spændinger mellem 0,8 V og 5,0 V (±1 %) og leverer op til 300 mA. Sammelignet med TCR3DMxxA-serien er den typiske dropout-spænding noget lavere med 160 mV (2,5 V/150 mA) med en lav output-støjspænding på 50 µVRMS og en ripple rejection ratio på 68 dB (typ.). Den ultralave arbejdsstrøm er på 35 µA (typ.), og standby-strømmen er 0,1 µA for en endnu længere batterilevetid.
Både TCR3DMxxA- og TCR3EMxxA-serierne har overstrømsbeskyttelse, termisk shutdown, kredsløb til beskyttelse mod inrush-strømme samt en autoafladningsfunktion, der beskytter forsyningskredsløbet. Et referencedesign er til rådighed med brug af TCR3DMxxA- og TCR3EMxxA LDO-regulatorerne til strømforsyningsapplikationer.
For mere information om de nye LDO-regulatorer, se venligst Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators.html
