STMicroelectronics introducerer en serie GaN flyback-konvertere, der forenkler design og konstruktion af kompakte, effektive USB-PD-opladere, hurtige batteriopladere og hjælpestrømforsyninger. Konverterne håndterer reducerede belastninger med en proprietær teknik, der sikrer, at strømforsyninger og opladere altid fungerer lydløst for en overlegen brugeroplevelse.

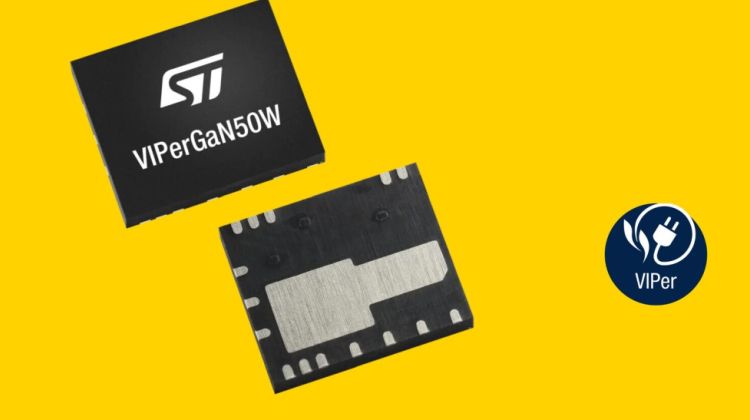

Med udgangspunkt i VIPerGaN50W, som indeholder en 700V GaN-effekttransistor, integrerer de nye konvertere også flyback-controlleren og den optimerede gatedriver i en kompakt strømpakke. Den integrerede gatedriver sparer finjustering af gate-modstand og induktans, hvilket hjælper med at accelerere time-to-market, udover at øge effekttætheden og minimere materialeregningen.
50W flyback-controlleren fungerer i kvasiresonant tilstand med nulspændingsskift (ZVS) op til fuld belastning. Frekvensfoldback ved let belastning og dal-skipping ved mellem- til høj belastning begrænser switchfrekvensen for optimal effektivitet. Ved dal-skipping stabiliserer ST’s proprietære dal-lås antallet af dale, der springes over, for at forhindre variationer ved lydfrekvenser og dermed sikre lydløs drift på tværs af belastningsområdet. Ved tomgang kører konverteren i burst-tilstand, hvilket reducerer strømforbruget til under 30 mW for at opfylde strenge miljøvenlige designregler.
Avancerede strømstyringsfunktioner sikrer, at udgangseffektkapaciteten og switchfrekvensen forbliver stabile, selv når forsyningsspændingen ændres. Disse omfatter netspændingsfeedforward for at forhindre for høj udgangseffekt, hvilket gør det muligt for designere at undgå overspecificering af strømforsyningskomponenter, og dynamisk blankingtid, der minimerer switchtab ved at begrænse frekvensen. Der er også overspændingsbeskyttelse på input og output, termisk nedlukning samt beskyttelse mod brown-in og brown-out.
