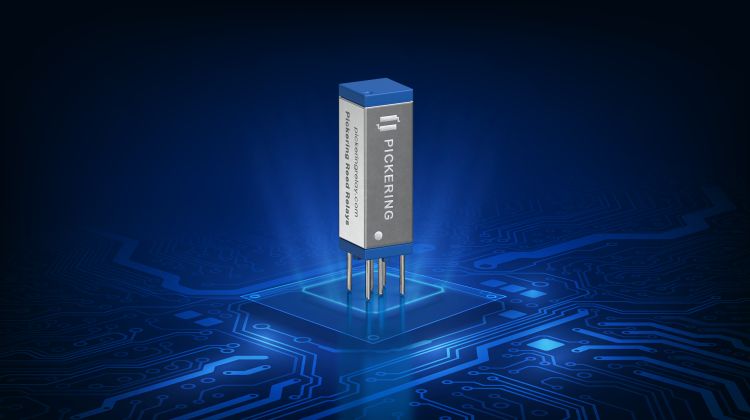

Pickering Electronics introducerer sit seneste high-density reed-relæ, Series 125 – branchens mindste to-polede DPST (dobbeltpolede, single-throw) reed-relæ – der skifter op til overbevisende 1A, 20W, med en stacking på blot 5mm x 5mm. Denne høje tæthed maksimerer anvendelsen af printarealet hvilket gør relæerne ideelle til applikationer med meget høj tæthed, såsom ATE (automatiseret testudstyr), switching-matricer eller multipleksere. Relæet udmærker sig også i miljøer med blandede signaler og tilbyder høj isolationsmodstand (>1012Ω) og lav kontaktmodstand takket være relæets ruthenium-relækontakter.
Med 2 Form A (DPST) normalt åbne (NO) kontakter kan serie-125 relæerne skifte op til 1A, 20W med 3V-, 5V eller 12V-spoler. To kontakttyper er tilgængelige, begge med rutheniumkontakter for lang levetid og høj pålidelighed. Switch type nummer 1 er egnet til generelle formål op til 15W, 1A (3V- og 5V-versioner) eller 20W, 1A (12V-version). Den har et lag kobber under rutheniumet for at hjælpe med at sprede varmen fra kontaktområdet. Det forbedrer evnen til at håndtere høje strømme, hvilket gør relæet bedre egnet, når der er tale om højere effektniveauer. Switch type 2 er særlig god til at skifte lave strømme og/eller spændinger (under 10W, 0,5A) og kan med fordel vælges til lavspændings- eller koldt-switchende applikationer.
– Med serie-125 behøver ingeniører ikke længere at gå på kompromis mellem ydelse og plads – så relæet er ideelt til dem, der har brug for at maksimere printanvendelsen. Dens 2 Form A-kontakter gør relæet ideelt til applikationer som ATE-omskiftere eller multipleksere. Fuld mu-metal magnetisk skærmning gør placering side-ved-side pakning uden risiko for magnetisk interferens, hvorved der er muligt at placere i alt 288 serie-125 relæer på et PXI BRIC matrix-datterkort, og det letter applikationer med en meget høj tæthed, siger Rob King, Reed Relay Product Manager hos Pickering Electronics
Mu-metal, som er kendt for sin høje permeabilitet og lave magnetiske remanens, giver effektiv magnetisk afskærmning. Det eliminerer problemer, der ellers ville være forårsaget af magnetisk interferens, typisk målt som den procentvise stigning i spændingen, der er nødvendig for at betjene et relæ, når to yderligere relæer, placeret på hver side, også er i drift. Til sammenligning vil en uskærmet enhed placeret ved siden af en anden typisk udvise et interferenstal på omkring 40%. Uden magnetisk afskærmning ville selv relæer af denne lille størrelse derfor være uegnede til applikationer, der kræver tæt pakning. Serie-125 relæerne opnår typisk et interferenstal på kun 1%.
Trods den kompakte størrelse, tillader serie-125’s hus brug af en valgfri intern diode. Det forhindrer spændings-spikes som følge af det induktiv modkobling, når relæspolen deaktiveres. Dioden giver et overløb for strømmen, og den beskytter følsomme komponenter mod beskadigelse og reducerer også den elektriske støj. Hvis dioden ikke er valgt i relæet, skal EMF-dioder sandsynligvis anvendes og monteres eksternt.
Yderligere kundespecifikke løsninger er tilgængelige på forespørgsel, herunder unikke pin-konfigurationer, ikke-standard spolespændinger/modstande, on-/off-tider, pulskapacitet, specielle levetidstest under specifikke kundebelastningsforhold og mere.
Alle Pickering reed-relæer er yderst pålidelige på grund af overlegne fremstillings-, test- og kvalitetskontrolprocesser. De har ruthenium-kontakter i instrumenteringskvalitet, frem for de mere almindelige elektropletterede rhodium-kontakter, som man forbinder med lavkvalitets reed-relæer, og som giver en mindre stabil kontaktmodstand. Pickering SoftCenter™-teknologi minimerer interne belastninger på kontakten, hvilket resulterer i forlænget driftslevetid og kontaktmodstandsstabilitet. Tidligere spolekonstruktion muliggør mindre pakker, end det er typisk for denne type relæ og maksimerer magnetisk effektivitet, hvilket muliggør brugen af mindre følsomme reed-kontakter for optimal koblingsfunktion og forlænget levetid ved operationelle ekstremer. Mu-metal screening eliminerer problemer, der ellers ville blive oplevet på grund af magnetisk interaktion, når relæer er tæt stablet.
Pickering garanterer også pålidelighed gennem 100% test af alle driftsparametre, inklusive dynamisk kurveformanalyse med fuld datakontrol for at sikre konsistens. I modsætning til andre producenter, der kun udfører simpel DC-test eller batch-test – hvilket kan føre til, at relæer, der ikke fungerer, slipper igennem testen – udfører Pickering 100% inspektion på hvert trin af fremstillingen. Desuden udfører Pickering 100% termisk cyklisk stresstest af fremstillingsprocesserne, der spænder fra -20°C til +85°C og tilbage til -20°C gentaget tre gange. Denne strenge test udføres sjældent af andre producenter, hvilket kan føre til fejl i felten. Endelig er Pickering forpligtet til produktets levetid, at fremstille og understøtte sine reed-relæer i mere end 25 år fra introduktionen, typisk meget længere.
