Power23. 05. 2023 | Rolf Sylvester-Hvid

IGBT/SiC-modul gate-drivers med individuel temperaturudlæsning

Power23. 05. 2023 | Rolf Sylvester-Hvid

Power Integrations nye modul-drivere er udstyret med NTC-udlæsning for bedre termisk management samt forbedrede strømdelingsegenskaber

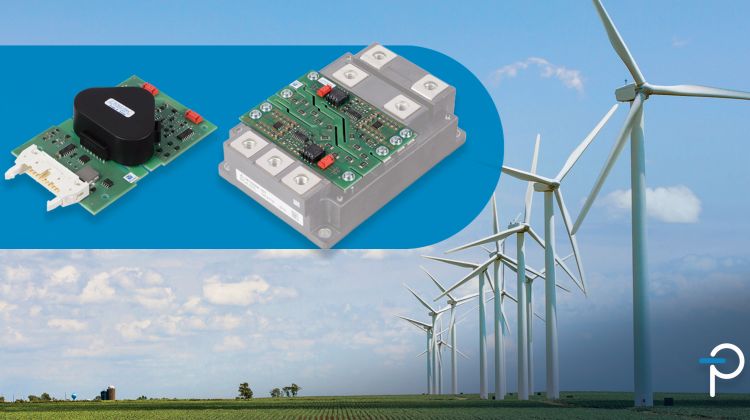

Power Integrations lancerer Scale-iFlex LT NTC familien af IGBT/SiC-modul gate-drivere. De nye gate-drivere er rettet mod de populære nye ”dual style”, 100mm x 140mm store IGBT-moduler, som Mitsubishis LV100 og Infineons XHP 2, samt siliciumcarbid (SiC) varianterne med op til 2.300V blokeringsspænding. SCALE-iFlex LT NTC-driverne giver NTC-data (Negativ Temperaturkoefficient) som en isoleret temperaturmåling af effektmodulet, hvilket letter termisk management i konvertersystemer. Det er især vigtigt i systemer med multiple moduler array-opbygget i parallel, hvilket sikrer en velfungerende strømdeling og en dramatisk forbedret overordnet systempålidelighed.

Designere af bæredygtige energi- og banesystemer med Scale-iFlex drivere har allerede fordel af den øgede systemydelse, hvor Scale-iFlex produkterne håndterer parallelkoblede boards, så eksempelvis ét modul ud af fem kan elimineres uden tab af ydelse eller de-rating af strømmen. Ved at tilføje et isoleret NTC-output reducerer man hardware-kompleksiteten – og især kabler og konnektorer – hvilket øger overskueligheden af systemet samt den overordnede ydelse.

Scale-iFlex LT gate driverne er baserede på Power Integrations’ gennemprøvede Scale-2 teknologi og giver bedre præcision i strømdelingen og dermed også en øget nominel strøm ved parallelkobling af multiple moduler – med op til 20 procent – hvilket maksimerer anvendelse af halvlederne i konverter-stacks. Det er muligt som følge af den lokale kontrol over hver 2SMLT0220D MAG (Module Adapted Gate driver), som sikrer præcis styring og switching og dermed også en fremragende strømdeling. Advanced Active Clamping (AAC) er til stede for at sikre en præcis overspændingsbeskyttelse.

For yderligere af spare plads kan op til fire MAG-drevne effektmoduler parallelkobles fra en enkelt 2SILT1200T Isolated Master Control (IMC)-enhed, der ydermere kan monteres på et effektmodul som følge af den kompakte udformning. Gate-driverne er fuldt kvalificere efter IEC 61000-4-x (EMC), IEC-60068-2-x (miljø) og IEC-60068-2-x (mekanik) med en komplet typeprøvning af lavspænding, højspænding og termisk cycling, hvilket afkorter udviklingstiden med mellem 12 og 18 måneder. Et omfattende sæt beskyttelsesfunktioner er også inkluderet, ligesom conformal coating tilbydes som en valgmulighed.

For mere information, se venligst: http://www.power.com/scale-iflex/scale-iflex-lt-ntc
