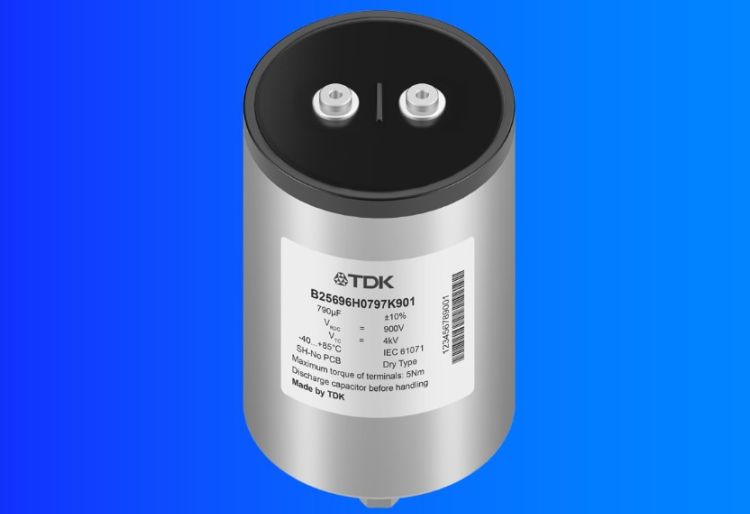

TDK Corporation præsenterer B25696H-serien af MKP DC-til-højfrekvens filmkondensatorer, der er pålidelige og højtydende DC-linkkondensatorer til næste generations SiC-baserede effektelektronik. Med kapaciteter mellem 47µF og 1.280µF og nominelle DC-spændinger fra 900 V til 2000 V har komponenterne desuden en ultralav selvinduktans og lav ESR for at imødekomme kravene fra moderne højfrekvens-topologier. Typiske anvendelser for B25696H er energilagringssystemer (ESS), solid-state-transformere (SST), vedvarende energiinvertere, traktionsdrev og industrielle motordrev.
En vigtig parameter i B25696H-serien er en ret usædvanlig intern skinnekonfiguration, som sikrer en homogen strømfordeling mellem kondensatorviklingerne. Designet sikrer selvinduktansværdier så lave som 30nH og ESR-værdier ned til 0,8mΩ ved 10 kHz, med fremragende ESR-stabilitet op til 100kHz. Ved at minimere den parasitiske induktans og de ohmske tab reducerer serien spændingsspidser og elektrisk belastning på SiC-strømforsyninger, hvilket forbedrer termiske marginer og den samlede systempålidelighed.
De cylindriske kondensatorer har metalliseret polypropylen (MKP) dielektrikum i et aluminiumshus med en resintop. De fås i to diametre (85 mm og 100 mm) med M6-skrueterminaler og en gevindskåret montagebolt (M12). Serien fungerer inden for et temperaturområde fra -40°C til +85°C (hotspot) og har en forventet levetid på 100.000 timer ved +75 °C hotspot-temperatur og de respektive nominelle spændinger, med mulighed for udvidelse op til 200.000 timer ved spændings- og temperaturreduktion. Høj ripplestrømskapacitet på op til 91A (ved +60 °C omgivelsestemperatur, 10 kHz) understøtter design af konvertere med høj effekttæthed.
For at understøtte optimering på systemniveau tilbyder TDK sit gratis online CapThermal-værktøj, der giver ingeniører mulighed for at simulere termisk adfærd og nøjagtigt estimere levetiden under applikationsspecifikke forhold.
Yderligere information om produkterne kan findes på http://www.tdk-electronics.tdk.com/en/dc_cyl
