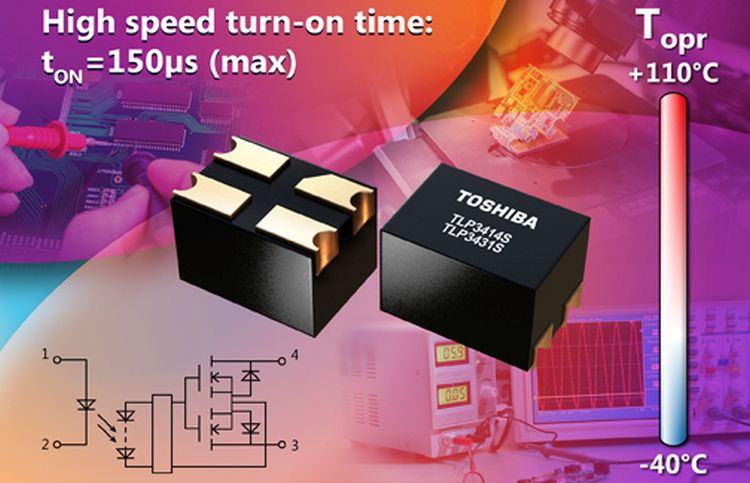

Toshiba Electronics Europe GmbH lancerer to nye fotorelæer, som begge forbedrer halvledertests ganske betydeligt. TLP3414S- og TLP3431S-fotorelæerne har high-speed turn-on tider, der er op mod 62% kortere end for deres forgængeres vedkommende uden reduktion af ydelsen. De leveres også i kompakte huse, der er 20% mindre end tidligere, hvilket sparer plads på printet.
Disse karakteristika gør TLP3414S og TLP3431S ideelle til pin-tests af halvledere i elektronikapplikationer, hvor DUTs (devices under test) skal testes med stor præcision og høj hastighed under switching af signalerne.
TLP3414S- og TLP3431S-fotorelæerne giver en højeffektiv optisk kobling takket være forbedringer i den infrarøde LED-ydelse og designoptimering af komponenternes fotodiode-arrays. Det tillader meget hurtige turn-on tider ned til 150μs. Sammenlignet med de foregående modeller er turn-on tiden for TLP3414S 50% – og for TLP3431S rundt regnet 62% – kortere, hvad der repræsenterer nogle betydelige ydelsesmæssige forbedringer.
De hurtigere turn-on tider er realiseret uden tab af komponenternes ydelse som dæmpning af signalerne eller lignende. ON-modstanden for TLP3414S er maksimalt 3Ω – og maksimalt 1,2Ω for TLP3431S. Output-kapacitansen er typisk 6,5pF for begge modeller, hvilket af afgørende for reduttion af højfrekvente signaltab (lækstrøm), når output er ”off”. Maksimal nominel spænding i OFF-tilstand på terminalerne – og maksimal nominel strøm i ON-tilstand er henholdsvis for TLP3414S 40V/250mA og for TLP3431S 20V/450mA.
Både TLP3414S og TLP3431S bruger Toshibas nyeste S-VSON4T kapsling, der måler blot 1,45mm × 2,0mm × 1,3mm. Den reducerer monterings-footprint med rundt regnet 20% sammenlignet med tidligere Toshiba-huse og bidrager til den løbende formindskelse af elektronikken.
Se mere om de nye fotorelæer på Toshibas website:
