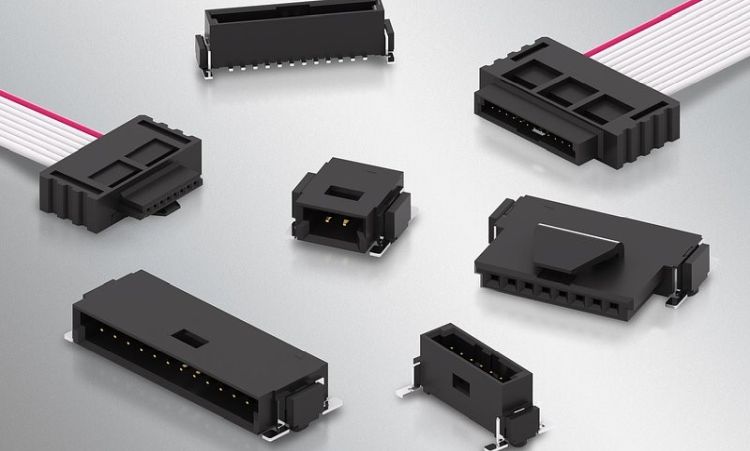

Harwin har annonceret udvidelsen af sin Kontrol-serie af industrielle board-to-board-forbindelser (BBi), der tilføjer enkeltrækkede konnektorer og kabler til 1,27 mm pitch (0,05″) konnektorer. Serien er blevet skabt for at bygge bro mellem slutstik og etablerede pin-headers.
Lanceringen udvider Harwins eksisterende familie af industrielle stik med to rækker og 49 nye produkter – 21 SMT-stik og 28 kabelsamlinger med dobbelte termineringer og pin-antal på 2, 3, 4, 6, 8, 10 og 12.
Alle nye SMT-stik i serien fås i lodret (kun han) eller vandret (han og hun) monteringsmuligheder, med fuld afskærmning og forsænkede kontakter indbygget for at forhindre beskadigelse af stifterne.
For at forbedre samlingen er konnektorerne blevet polariseret for at forhindre fejltilpasning og har også en tolerance over for fejljustering med en tilladt lineær forskydning på op til 0,075 mm og en tilladt fejljusteringsvinkel på 4,3o.
Det latchende design muliggør værktøjsfri sammenkobling og afmontering, mens overflademonteringsflige er blevet implementeret for at forbedre fastholdelseskraften, der holder stikkene til printkortet. Placeringspløkker er også blevet indbygget for at hjælpe med korrekt bordplacering og forhindre bevægelse under lodning.
Dobbelt-terminerede kabelsamlinger
De nye Kontrol han- og hunkabelsamlinger med dobbelt ende inkluderer in-line-stik og UL-Specification 26 AWG-båndkabel, med mulighed for 150 mm og 300 mm muligheder.
Ligesom SMT-stikkene er fuld afskærmning, låse og polarisering blevet implementeret for at beskytte kontakter og forbedre sikker og blind sammenkobling.
Tekniske specifikationer og tilgængelighed
De nye enkeltrækkede produkter opfylder de samme høje elektriske og pålidelige specifikationer som den eksisterende Kontrol line-up, med en strømstyrke på 1,2A pr. kontakt og en 25mΩ kontaktmodstand. Konnektorerne er kvalificerede op til 500 parringsoperationer, betjenes over et 170oCC temperaturområde (-55 til +125oC, board-to-board / -20-105oC kabel-til-kort og kabel-til-kabel) og er blevet testet til modstå vibrationskræfter på 20 G i op til 12 timer.
Alle konnektorer fås i tape- og rulleemballage til automatiserede samlingsprocesser, med engangs pick-and-place-hætter inkluderet, hvor det er nødvendigt.
For at finde ud af mere om Harwins Kontrol-serie besøg: https://www.harwin.com/bbi-range/kontrol
