STMicroelectronics’ nye højspændings-halvbro-gatedrivere til GaN-applikationer tilføjer ekstra fleksibilitet og funktioner for større effektivitet og robusthed.

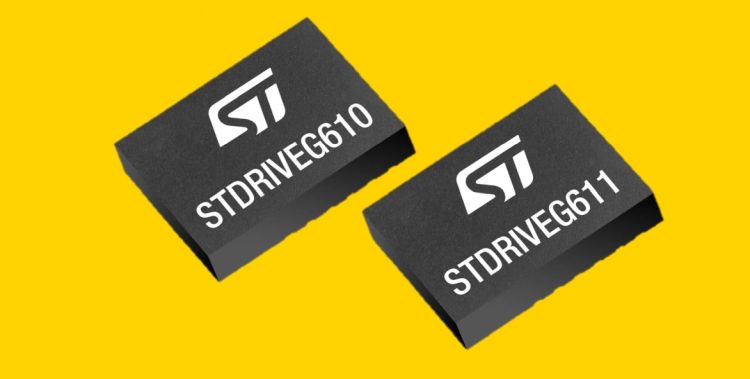

De nyeste STDRIVEG610 og STDRIVEG611 giver designere to muligheder for at styre GaN-enheder i effektkonverterings- og bevægelsesapplikationer for større effektivitet, effekttæthed og robusthed i forbruger- og industrielle applikationer.
STDRIVEG610 henvender sig til applikationer, der kræver en ekstremt hurtig opstartstid på 300 ns, hvilket er en vigtig parameter for konvertertopologier som LLC eller ACF, hvilket sikrer nøjagtige kontrollerede slukintervaller i burst-tilstand.
STDRIVEG611 er skræddersyet til hard-switching i bevægelseskontrolapplikationer med yderligere beskyttelsesfunktioner som high-side UVLO og smart shutdown-overstrømsbeskyttelse.
Begge enheder er velegnede til hard-switching- og soft-switching-topologier med indbygget sammenkobling for at forhindre krydsledning. STDRIVEG610 forbedrer ydeevnen af strømadaptere, opladere og effektfaktorkorrektion (PFC) kredsløb. STDRIVEG611 sparer plads og øger effektiviteten og pålideligheden i drev til husholdningsapparater, pumper og kompressorer, industrielle servodrev og fabriksautomation.
For at forenkle designet integrerer begge enheder en high-side bootstrap-diode samt 6V high-side og low-side lineære regulatorer med høj strømkapacitet og kort udbredelsesforsinkelse, der er tilpasset inden for 10ns. Hver driver har en separat sink og source-sti med 2,4A/1,2Ω sink og 1,0A/3,7Ω source-parametre for optimal styring.
Den integrerede UVLO-beskyttelse beskytter både de nedre og øvre 600V GaN-strømafbrydere ved at forhindre drift under laveffektive eller farlige forhold. Der er også overtemperaturbeskyttelse, og begge enheder drager fordel af høj dV/dt-immunitet, op til ±200V/ns. Indgangsbenene har et udvidet spændingsområde fra 3,3 V til 20 V, hvilket forenkler controllerens grænsefladekredsløb. Begge enheder har en standby-ben til strømbesparelse i inaktive perioder eller burst-tilstand og en separat strømjord til Kelvin-kildestyring eller tilslutning af en strømshunt.
For mere information, besøg venligst http://www.st.com/gandrivers
