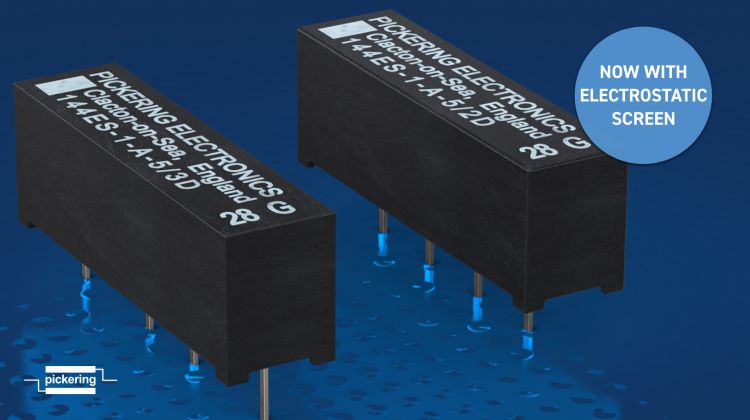

Pickering Electronics, opgraderer sin Series 144 af højeffekt reed-relæer – som kan switche op til 80W og stackes med en kompakt 0,25”-pitch – med en ny variant med en elektrostatisk skærm mellem switch og spole for at minimerer støjen. Den elektrostatiske skærmning beskytter mod støj, som ellers kan opstå mellem spolen og højvoltkredsløbene. Den nye skærm er en mulig tilføjelse i Pickerings program af interne mu-metal skærme, som hjælper til at eliminere problemer, som ellers kunne opleves som følge af magnatisk gensidig påvirkning i designs, hvor relæerne er placeret tæt op ad hinanden.
– Serie 144 af højeffekt SIP (single-in-line-package) reed-relæer kan switche strømme op til 2A og give op til 60W – eller 80W ved 1A – med mulighed for at overføre en sluttet kontinuert strøm op til 3A. Relæerne har også glimrende højvoltegenskaber og kan switche op til 1.000VDC (10W) med en 3kV-brydespænding, og muligheden for at tilføje en ekstra elektrostatisk skærm til minimering af støj mellem signal- og styringskredsløb giver ekstra beskyttelse, hvor det måtte være nødvendigt, siger Robert King, Reed Relays Product Manager hos Pickering Electronics
Miniature reed-relæer til tæt placering kan normalt switche op til 10W og 0,5A, men visse applikationer kræver højere strømme og effekter. Series 144, der er Pickerings mindste miniature SIP reed-relæ til nominelt 80W, kombinerer muligheden for en effektiv switching af højere effekter med en fremragende ydelse ved lave effekter, hvad der gør Series 144 til et ideelt valg, når der skal switches både høje og lave effekter. Applikationer omfatter typisk mixed-signal halvleder-testere, ladere til elbiler, gasanalyse i minedrift, medicoelektronik, in-circuit testudstyr samt højvoltinstrumentering.
Som i andre tørre reed-relæer giver Series 144 et mere økovenligt design end kviksølv reed-relæer. I mange applikationer er det også et overlegent alternativ til elektromekaniske relæer (EMR) med en betydeligt bedre ydelse ved lave niveauer og en høj isolationsklasse, der i høj grad forbedrer effektivitet og pålidelighed. Sammenlignet med EMR’er giver reed-relæer hurtigere switch-hastiogheder og længere mekanisk levetid, hvad der gør reed-relæerne til et attaktivt valg.
1 Form A-, 2 Form A- og 1 Form B-konfigurationer er til rådighed med 5V-, 12V- eller 24V-spoler – også med mulighed for intern diodebeskyttelse. Yderligere konfigurationer kan leveres på opfordring, inklusive mange pin-konfigurationer. Pickering tilbyder også kundespecifikke belastningstests for at garantere, at komponenterne overholder eksakte specifikationer og behov.
Pickerings ry for innovation inden for reed-relæer er baseret på årtiers produktionsekspertise. Virksomhedens relæer bruger reed-kontakter i instrumentkvalitet til stabil og lang levetid – op til milliarder af cyklusser – sammen med spolekonstruktion uden former og virksomhedens patenterede SoftCenter™-teknologi, som forbedrer den mekaniske robusthed. Interne eller eksterne mu-metal skærme tillader høj placeringstæthed på printet og sikrer en minimal magnetisk interferens, ligesom hvert relæ er 100% testet, inklusive dynamiske kontakt waveform-analyser, for at sikre en konsistent kvalitet. Se de 10 nøglefordele ved Pickerings reed-relæer i forhold til konkurrerende relæer på: pickeringrelay.com/10-key-benefits/ Se mere om Pickerings Series 144 højeffekt relæ-program på: pickeringrelay.com/reed-relays/sil-sip-111-144/series-144-high-power-80w
