Würth Elektronik, producent af elektroniske og elektromekaniske komponenter til elektronikindustrien, lancerer nu “Redcube Press-Fit for Automotive”, en ny serie af gevindkonnektorer, der specifikt er rettet mod automobilsektoren og industrien. De robuste komponenter kan overføre nominelle strømme op til 250A og er fremstillet med overholdelse af bilindustrien meget strenge kvalitetsstandarder.
Bilindustrien inkluderer nogle af markedets mest krævende kunder. Rework efter montage kan ikke accepteres. Det stiller høje krav til de komponenter, der anvendes – især til strømbærende forbindelser. De skal ud over konnektering af høje strømme også være mekanisk stabile og må ikke termisk stresse det print, de er monteret på.

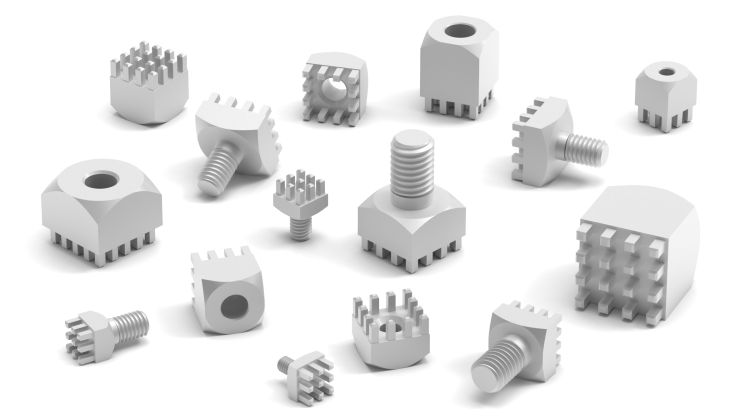

Würth Elektronik betjener det krævende marked med sine nye gevindkonnektorer til printmontage med brug af press-fit teknologien. Processen sikrer under montage en udtalt ensartet kontakt mellem pins og printets kobberlag, især på print med meget tykke lederbaner, og pålideligheden og stabiliteten er højere end for loddede forbindelser. De nye konnektorer giver mulighed for gastættet og ekstremt stærke mekaniske forbindelser. Kontaktmodstanden for de nye automotive serier er mindre end 200µOhm. Der er tre varianter til rådighed:
- WE-PFIFUA med internt gevind (glat automotiv)
- WE-PFEFUA med eksternt gevind (automotiv)
- WE-PFICFA med internt gevind (omsluttende automotiv)
Hver type af konnektor kan leveres med gevinddiametrene M3, M4, M5, M6 og M8.
Individuel visuel inspektion
Hver eneste komponent bliver visuelt checket for korrekte dimensioner under produktionen. Komponenternes pins er meget robust udført for at forhindre buk under transport og montage. Det garanterer konsistente høje yields i produktionen. REDCUBE PRESS-FIT konnektorer udført i RoHS-godkendte CuZn39Pb3-legeringer kan ipresses uden at stresse printet termisk.
Gevindforbindelser er med deres høje kvalitet oplagte til brug, hvor store mængder af energi skal overføres sikkert og med minimale tab, hvilket kunne være i IGBT-effektmoduler, invertere til elektriske køretøjer eller ladestationer.
