Komponenter & konnektorer09. 05. 2022 | Rolf Sylvester-Hvid

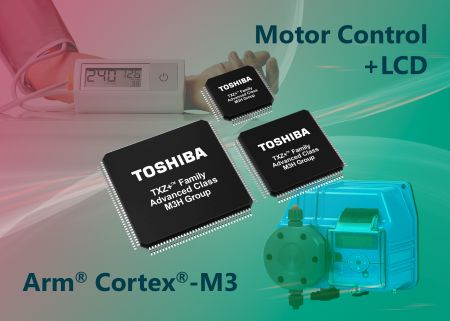

Arm Cortex-M3 mikrocontrollere i TXZ+ Family Advanced Class

Komponenter & konnektorer09. 05. 2022 By Rolf Sylvester-Hvid

Toshiba Electronics Europe GmbH har påbegyndt volumenproduktion af 21 nye typer af mikrocontrollere i M3H-serien som nyheder i TXZ+™ Family Advanced Class, fremstiller med en 40nm-procesteknologi. M3H-serien inkluderer en ARM® Cortex®-M3 kerne, der kører ved op til 120MHz med integreret 512kB (max.) kode-flash og 32kB data-flash memory – med en endurance på 100k write-cycles – samt 64kB RAM. Mikrocontrollerne understøtter forskellige interface- og motorstyringsoptioner som encoder og programmérbar motor-driver. Af de årsager er M3H-serien velegnet til en række applikationer inden for motorer, hvidevarer og industrielt udstyr.

Som modsvar på spændvidden i forbruger- og industriudstyr indeholder den nye M3H-serie af komponenter forbedrede integrerede kommunikationsfunktioner som UART, TSPI, I2C samt en 2-unit DMA-controller (DMAC). Desuden er der integreret en digital LCD-driver for at reducere antallet af komponenter til display-funktion, til lettere styring af kontrasten og til at sikre et fleksibelt printlayout.

Komponenterne supporterer en række sensorapplikationer med en high-speed, højpræcisions 12-bit A/D-konverter, som tillader setting af individuelle sample-and-hold tider for hver af mellem 12 og 21 A/D-konverter input-kanaler. Desuden giver de ne løsning egnet til styring af AC-motorer og børsteløse DC-motorer i kombination med et avanceret programmérbart on-chip motor driver (A-PMD) kredsløb, der kan fungere synkront med 12-bit A/D-konverteren.

Der er også inkluderet en højt integreret dual-kanal 8-bit D/A-konverter og op til 135 dedikerede I/O-porte. Anden periferi inkluderer en fjernstyret signal-forprocessor (RMC) samt en CRC-beregningsenhed.

Selvdiagnosefunktionerne inkluderet i komponenterne af ROM, RAM, ADC og clock hjælper designere til at opnå IEC60730 Class B funktionel sikkerhedscertificering.

Alle de nye mikrocontrollere bliver forsyner fra mellem 2,7V og 5,5VDC og er kapslet i high-density 64-til-144 pin LQFP-huse.

Dokumentation, sample-software med relevante brugereksempler og driver-software til styring af interfaces for hver periferienhed kan downloades fra Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/microcontrollers/software-library/txzplus-m3h-group.html
