STMicroelectronics’ STSPIN9P-serie af 75V motordrev-IC’er letter udvikling af robuste industrielle drev. De ialt 12 STSPIN9P-enheder er velegnede til drift fra populære busspændinger som 48V og giver brugerne mulighed for nemt at skalere deres designs til forskellige motortyper og effektklassificeringer op til 500W.

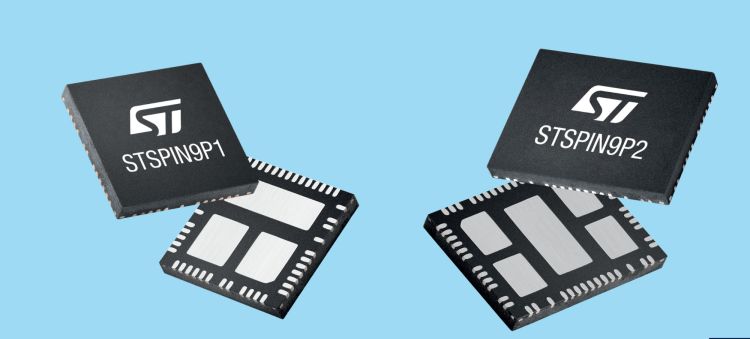

De nye STSPIN9P1 halvbro- og STSPIN9P2 fuldbro-enheder udvider STSPIN-familien, der hjælper designere med at sikre, at motorstyringsapplikationer begynder at dreje hurtigt for at muliggøre test og finjustering. Deres brede driftsspændingsområde og udgangsstrømklassificering på op til 10A muliggør brug i industriel automation og robotteknologi, samt apparater, scenebelysning, pumper, ventilatorer og tekstilmaskiner.
IC’erne drives udelukkende fra en rail-spænding mellem 7V til 75V, hvilket muliggør et forenklet systemdesign og printlayout. Integrerede regulatorer forsyner det interne kredsløb, inklusive kontrollogikken og gate-driverne, og en ladepumpe forsyner high-siden, hvilket muliggør 100% duty-cycle-drift. Analog front-end-kredsløb er også inkluderet, bestående af en strømfølende forstærker, der arbejder med en ekstern shuntmodstand og en komparator, der udløses, når strømbegrænsningstærsklen nås. Tærsklen kan brugerkonfigureres ved at anvende en referencespænding.
I STSPIN9P-varianter, der har intern strømbegrænsning, er komparatorsignalet forbundet direkte til IC’ens styrelogik. Denne mulighed giver brugeren mulighed for at vælge henfaldsstrategien via en ekstern pin og vælge fast off-tid eller PWM-trimning afhængigt af motor, belastning og den ønskede behaviour. Der er også en pin til at vælge gate-driverens tændingshastighed, hvilket giver udviklere mulighed for hurtigt og økonomisk at optimere energieffektivitet og elektromagnetiske emissioner. Slukningstiden er altid så hurtig som muligt, hvilket giver den kortest mulige dødtid i full-bridge-enheder.
Samtidigt med ydedygtige og fleksible funktioner integrerer alle STSPIN9P IC’er beskyttelse mod underspænding, overspænding, overstrøm og overtemperatur med en termisk sensor for hver MOSFET. Desuden kontrolleres afbrydelser, mens effekttrinnet er deaktiveret samt, at motoren er korrekt tilsluttet, før den tændes.
