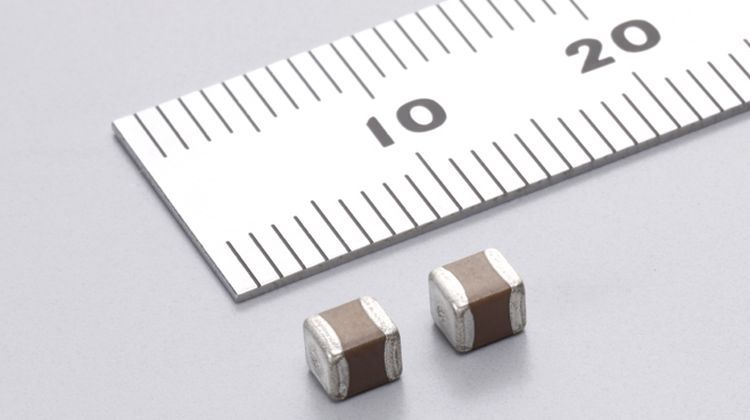

Murata Manufacturing Co., Ltd. annoncerer lanceringen og masseproduktionen af sin flerlags keramiske kondensator (MLCC) med en kapacitans på 15nF, en nominel spænding på 1,25kV og C0G-karakteristika i den kompakte 3225M-størrelse (3,2 mm x 2,5 mm / 1210 tommer). Dette produkt leverer yderst effektiv effektkonvertering og stabil ydeevne under højspændingsforhold, hvilket gør det velegnet til indbyggede opladere (OBC’er) i elbiler (EV’er) og strømforsyningskredsløb i højtydende forbrugerenheder.
Resonans- og snubberkredsløb er afgørende for effektiv effektkonvertering og undertrykkelse af strøm- og spændingsspidser. I begge kredsløb kan gentagen eksponering for høj spænding og høj strøm forårsage selv små ændringer i komponenternes ydeevne, hvilket fører til effektivitetstab eller varmegenerering og potentielt forårsage funktionsfejl eller svigt. Nylige tendenser viser også et skift i strømforsyningskoblingsenheder fra silicium-MOSFET’er til siliciumcarbid (SiC) MOSFET’er, hvilket muliggør højere effektivitet og hurtigere skift. SiC MOSFET-applikationer kræver gennemslagsspændinger på 1,2 kV, hvilket driver efterspørgslen efter kondensatorer med klassificeringer, der overstiger denne specifikation. Disse applikationer kræver derfor kondensatorer, der opretholder stabil ydeevne over brede temperaturområder, minimerer effekttab og modstår høje driftsspændinger.
Ved at udnytte Muratas egne keramiske og elektrodematerialer og højvolt stacking-teknologi opfylder de nye 1,25kV MLCC’er disse behov og understøtter de nyeste SiC MOSFET-teknologier. De iboende fordele ved C0G i overensstemmelse følger EIA-standarderne – lavt tab og stabil kapacitans over et driftstemperaturområde fra -55 °C til +125 °C – og gør det nye produkt ideelt til brug i både resonans- og snubberkredsløb. For at opnå fleksibilitet i designet spænder kapacitansområdet fra 4,7 nF til 15 nF, med en tolerance på ±1 % til ±5 %.
