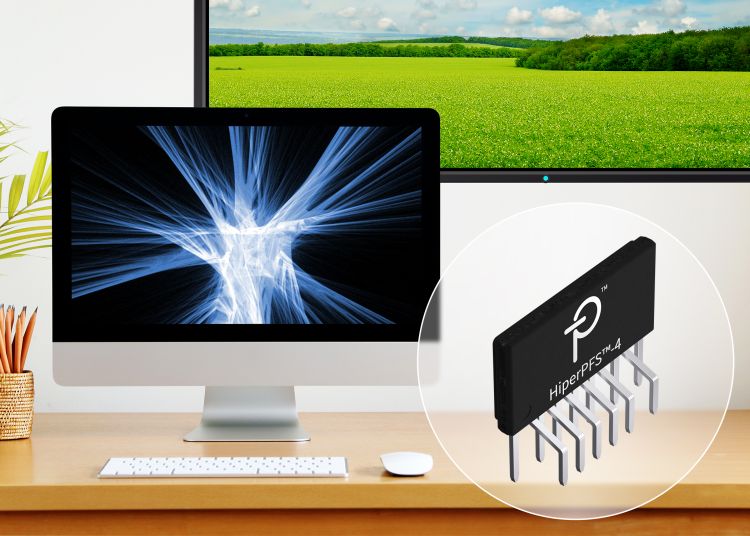

Power Integrations lancerer nu sin nyeste HiperPFS™-4 power factor correction (PFC) controller-IC med en integreret Qspeed™ low-reverse recovery-ladning (Qrr) boost-diode. Kombinationen giver en effektivitet bedre end 98 procent ved fuldlast i PC’er, TV’er og lignende applikationer ved effekter mellem 75W og 400W.
– Designs med HiperPFS-4 IC’er opnår en meget høj effektivitet over hele belastningsområdet med så lille en effektafsættelse som 36 mW i ubelastet tilstand ved en 230VAC-forsyning. HiperPFS-4 familien er ideel til PC’er og TV’er, men også til batteriladere, elværktøj, industrielle strømforsyninger og LED-armaturer. De aktive komponenter integreret i HiperPFS-4 IC’erne tåler nominelt 600V, hvilket letter kompatibilitet med de ofte krævede 80 procents de-rating specifikationer, siger Power Integrations’ produkt marketingchef, Edward Ong.
HiperPFS-4 IC kombinerer CCM (continuous conduction mode) PFC-styringskredsløb, boost-dioden og en 600V MOSFET i én komponent. Ved at inkludere boost-dioden reducerer man behovet for montage af en køleplade, hvad der både letter designet og giver en bedre termisk ydelse. Desuden giver den indbyggede Qspeed-diode også en mere robust konstruktion i forhold til surges på AC-forsyningen, da de parasitiske induktanser bliver minimeret, hvilket igen reducerer de spændings-spikes, som under switching af effektkredsløb kan give transienter op til 50V. Den integrerede 600V MOSFET kan dermed let opfylde 80 procents de-rating kravet, når den forsyner en 385VDC konstantspændings bus.
HiperPFS-4 IC’erne leverer en power factor bedre end 0,95 ved belastningsniveauer over 20 procent. Qspeed boost-diode er optimeret til continuous conduction mode PFC-drift med meget små reverse-recovery tab. Ydelsen ligger meget tæt dén, man forventer fra SiC-komponenter siliciumcarbid) uden de større omkostninger, som SiC-teknologien medfører.
