I takt med at fabrikker, maskiner og bygninger bliver mere forbundne, vokser behovet for at integrere flere sensorer, kameraer, aktuatorer og decentrale enheder i Ethernet-netværk. Traditionelle Ethernet-løsninger med flere lederpar og store stiktyper, såsom RJ45, kræver relativt meget plads til installationen, hvilket øger kabelvolumen, vægt og materialeomkostninger. Single Pair Ethernet (SPE) muliggør Ethernet-kommunikation via blot ét parsnoet kabel (twisted pair) og udgør dermed et kompakt alternativ til netværksopbygning helt ned på feltniveau.
JAE tilbyder en kompakt, skærmet stikløsning til dette formål med DZ17-serien. Serien, der overholder IEC 63171-6-standarden, etablerer en standardiseret forbindelse mellem SPE-enheder og et kabel med et enkelt parsnoet lederpar. Sammenlignet med Ethernet baseret på fire lederpar kan mængden af kobber i kablerne reduceres med cirka en fjerdedel. Power over Data Line (PoDL) muliggør overførsel af både data og jævnstrøm (DC) via det samme parsnoede kabel, hvilket eliminerer behovet for separate strømforsyningsledninger ude på feltniveauet.
Reduceret pladsbehov og nemmere integration

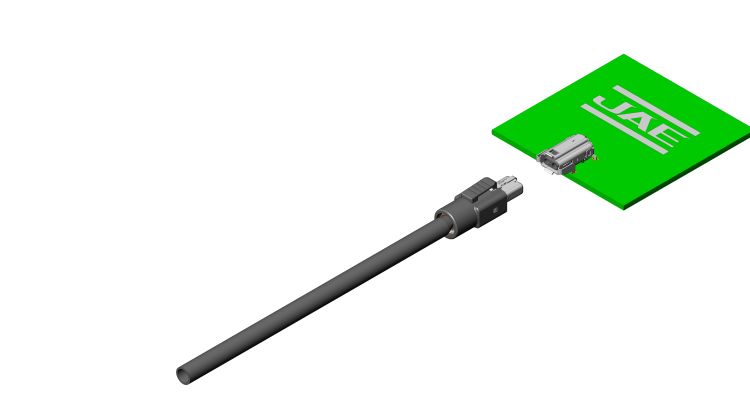

DZ17-serien omfatter både printmonterede stik (PCB-sockets) og forskellige stikvarianter i henholdsvis lige og vinklet udførelse. Ud over loddeterminaler fås også en IDC-variant til værktøjsfri montering ude i felten. Her føres lederne ind i holderen og etablerer kontakt uden forudgående afisolering. Dette reducerer antallet af nødvendige arbejdstrin og forenkler monteringen, især ved installation på stedet eller ved produktion i mindre serier.
Med en samlet længde på omkring 25 mm er det lige stik designet til enheder med begrænset plads. Dette kompakte interface giver udviklere større frihed ved design af små sensorer, kameraer og kommunikationsenheder. Samtidig gør det skærmede design det muligt at anvende stikkene i industrielle kommunikationsmiljøer. En metallåsefjeder på selve stikdelen øger låsemekanismens mekaniske robusthed. Til SPE-datahastigheder op til gigabit-området
Den topoolede DZ17-serie understøtter SPE-datahastigheder op til gigabit-området og er kompatibel med IEEE 802.3cg (10BASE-T1L), IEEE 802.3bw (100BASE-T1) og IEEE 802.3bp (1000BASE-T1). Komponenterne er specificeret til 4 A pr. kontakt og 60 VDC. De tåler en spænding på 1.000 VAC i ét minut og har en isolationsmodstand på mindst 500 MΩ ved 500 VDC. Til IDC-versionen kan der anvendes ledere i størrelserne AWG 22 til AWG 26.
Det specificerede driftstemperaturområde er -40 til 85 °C, og den mekaniske levetid er op til 1.000 til- og frakoblingscyklusser. Den skærmede version og PoDL-kompatibiliteten gør det muligt at anvende serien som et kompakt kommunikationsinterface i industrielle SPE-systemer.
JAE DZ17-serien befinder sig i øjeblikket i førproduktionsfasen, og vareprøver kan allerede nu fås på http://www.rutronik24.com
